Name: メカニカル・ローータリー・コントロール・ケーブル 産業用・ロックしないユニバーサル・コントロール・ケーブル
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: PHDNLRX
Price: 500.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

シリーズ: 回転制御ケーブル

申請: 暖房バルブ制御/風口制御

旅行: 1.50 〜最大

材料: コーロージン防止制御ヘッド

効率性: 効率: 4インチ / lb 最大で5lbをプッシュ-プル

温度範囲: -25°F 〜160°F

ローテーション: 270°

OEM: はい

ハイライト:

プッシュ・プル制御ケーブル

ギアシフト制御ケーブル

基本情報

起源の場所: シャング・ハイ

ブランド名: Phidix

証明: IATF16949

モデル番号: PHDNLRX

ドキュメント: Vent_Control_Industrial.pdf

お支払配送条件

パッケージの詳細: カートンか木製の場合

受渡し時間: 7~40 営業日

支払条件: L/C、D/A、D/P、T/T

供給の能力: 1ヶ月あたりの800 PC

ギャラリー

メカニカル・ローータリー・コントロール・ケーブル産業用・ロックしないユニバーサル・コントロール・ケーブル

製品の説明

プルオンリーロータリーコントロールケーブル – Phidix ノンロッキングシリーズ

このページでは、Phidix の工業グレードのノンロッキングロータリーコントロールケーブルの公式概要を提供します。
カスタマイズオプションまたはステンレス鋼構成については、ロータリーケーブルカスタマイズページをご覧ください。

ロータリーコントロールケーブルとは？

Phidix のロータリーコントロールケーブルは、回転入力 (通常最大 270° ) を直線運動に変換し、電子機器や油圧の複雑さなしに、機械システムの遠隔操作を可能にします。

このケーブルはノンロッキングで、ラチェットやデテントなしに自由に復帰します。手動の HVAC コントロール、ヒーターバルブ、ダンパー、マリンシャットオフ、およびスムーズなプッシュプルモーションが必要なその他の用途に最適です。

コア動作原理：270°回転 = 1.5インチ直線移動

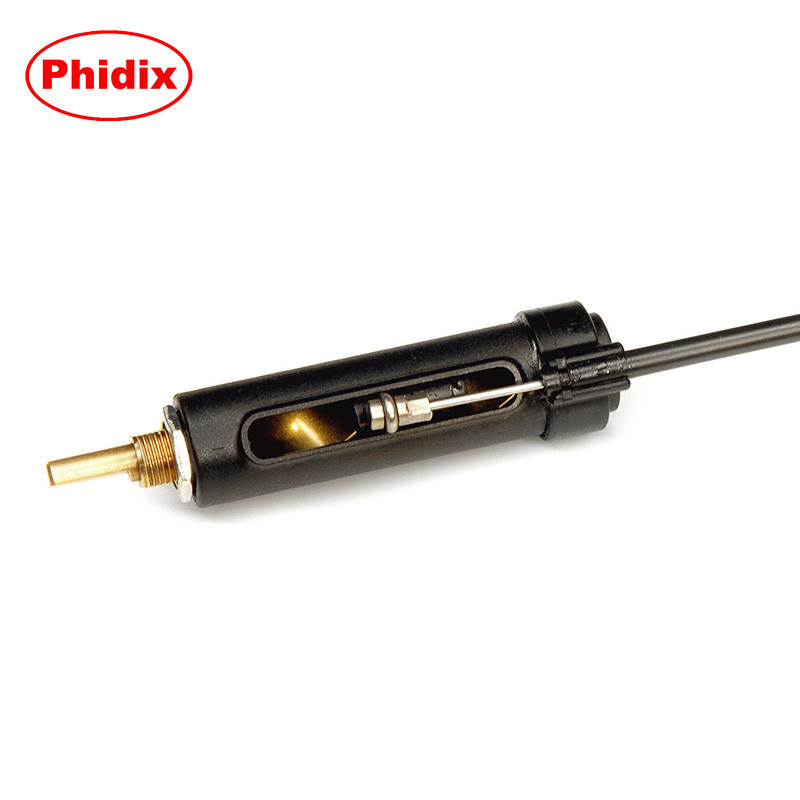

内部では、ケーブルは強化されたコンジット内に収容された柔軟なスパイラル巻きインナーコアを備えています。ロータリーハンドルは入力シャフト (CW または CCW) を回転させ、内部ワイヤを駆動して、出力で最大 1.5 インチの直線ストロークを生成します。

簡略化された概略図：

回転入力→直線出力

この設計により、遠隔でありながら機械的な制御を必要とするシステムに対して、タイトな伝達、最小限のバックラッシュ、および正確な動きが保証されます。

電子アクチュエータよりも機械式ロータリーを選ぶ理由

機能	機械式ロータリーケーブル	電子アクチュエータ
配線の複雑さ	なし	配線と電源が必要
故障許容度	常に手動オーバーライドが可能	診断ツールが必要な場合がある
耐環境性	埃、振動、湿気に耐える	エンクロージャが必要な場合が多い
メンテナンス	簡単な交換	サービス技術者が必要な場合がある

Phidix ロータリーケーブルは、シンプルさと信頼性が自動化よりも重要な、過酷でスペースが限られた環境に最適です。構造組成と材料

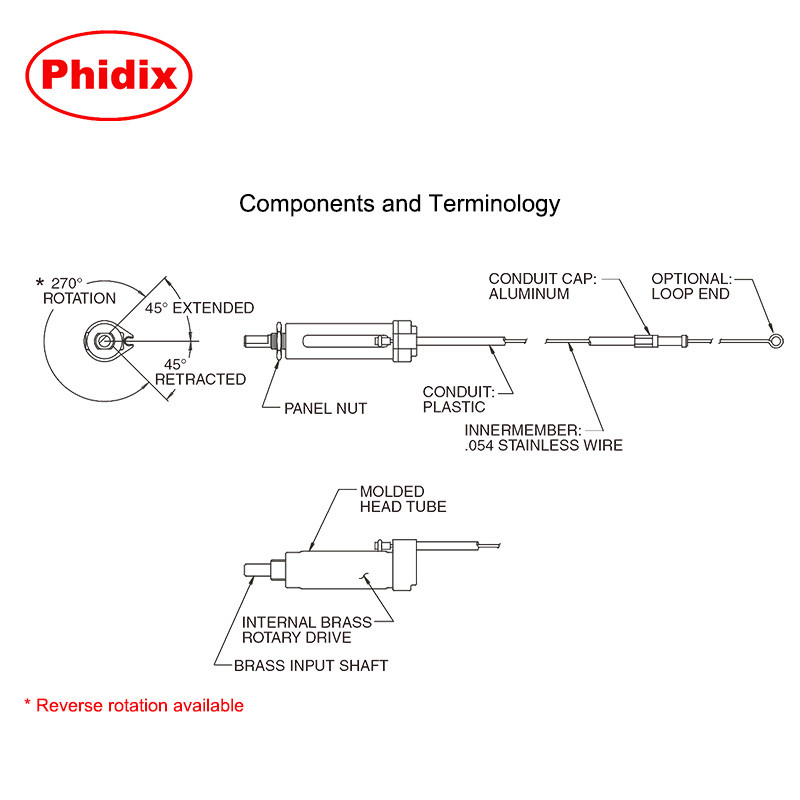

• 入力シャフト：真鍮 (標準);

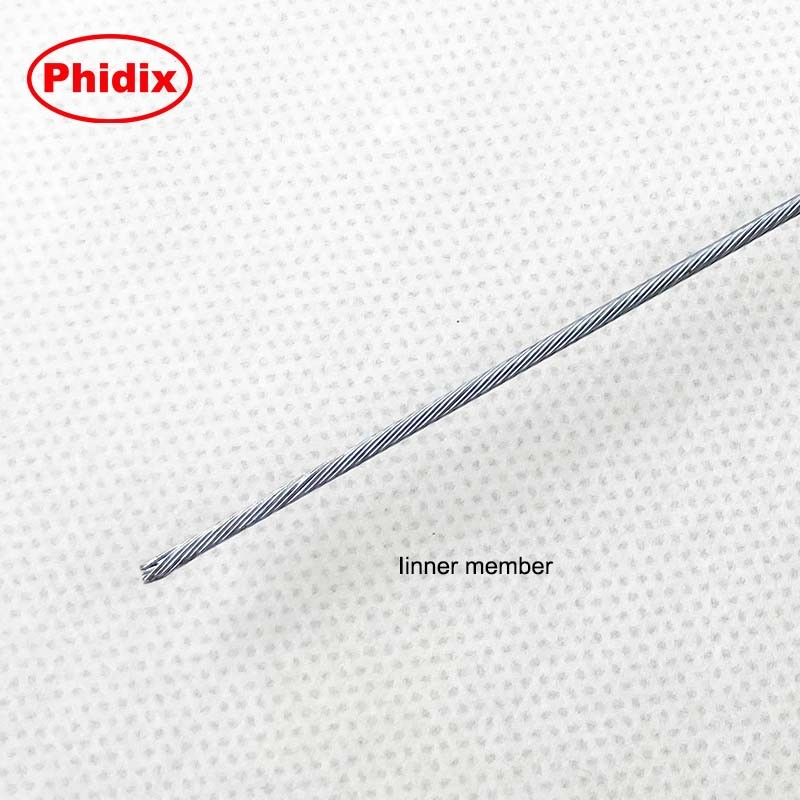

CW または CCW が利用可能• インナーワイヤ：1x7 ステンレス鋼コア

• ハウジング：取り付けネジ付き強化プラスチック

• 出力端：ボールスタッド、ループ、またはカスタムロッドフィッティング

取り付けネジ

: M12 x 1.0 または 3/8-24 UNFリターンスプリング

: リセット力が必要な用途にオプション一般的な用途

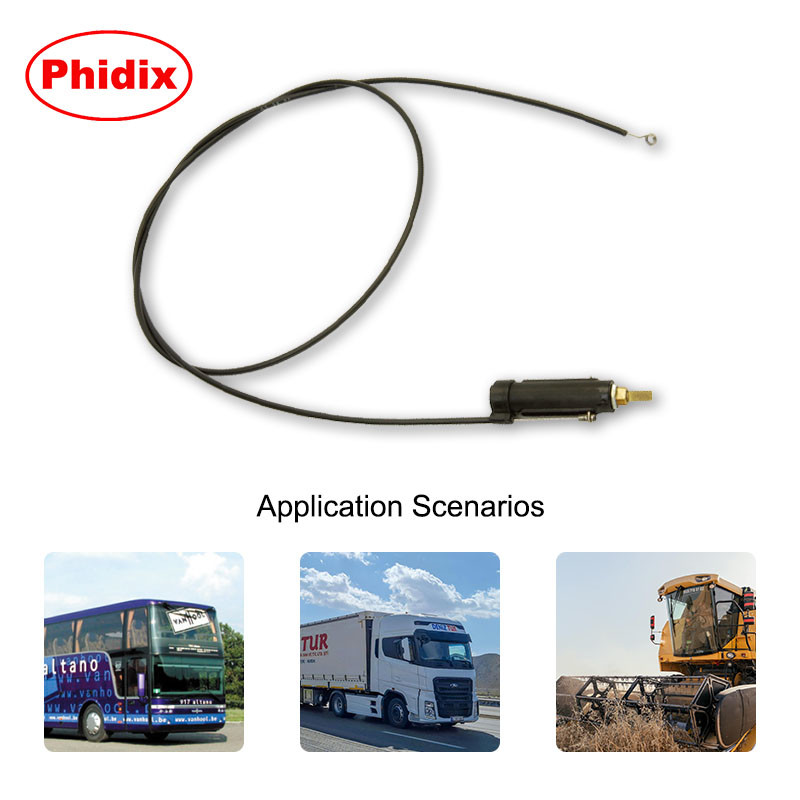

用途

使用事例	HVAC システム
手動ベントまたはダンパー作動	商用車
キャブ内のヒーターバルブ制御	マリンエンジン
シャットダウンレバー、チョーク制御	農業機械
密閉されたリンケージ作動	このケーブルは、

メカニカル・ローータリー・コントロール・ケーブル産業用・ロックしないユニバーサル・コントロール・ケーブル 0

パネルマウントロータリーノブに統合されることが多く、数フィート離れたコンポーネントに力を伝達します。曲がった配線でも可能です。技術仕様

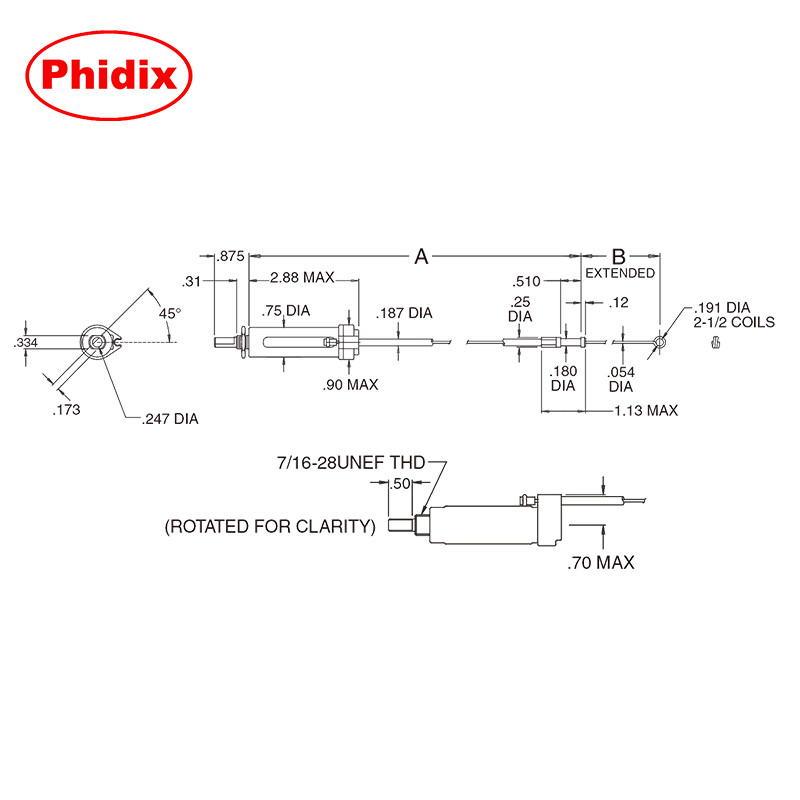

パラメータ

値	移動ストローク
1.5インチ (± 0.1インチ)	入力角度
270° ± 10°	ケーブル長
12インチ – 72インチ (カスタマイズ可能)	温度範囲
–30°C ～ +100°C	入力シャフト
真鍮またはステンレス鋼	ネジインターフェース
3/8-24 UNF または M12	異なる移動範囲、ネジ、または材料が必要ですか？

メカニカル・ローータリー・コントロール・ケーブル産業用・ロックしないユニバーサル・コントロール・ケーブル 1

カスタムオプションを表示 →よくある質問

Q: このケーブルは反転可能ですか？

はい。

CW または CCW 入力回転用に構成できます。Q: ケーブルは狭いダッシュボードに取り付けることができますか？

もちろんです。

柔軟なハウジングとネジ付きシャフトにより、狭いエンクロージャに簡単にパネルマウントできます。Q: 最小注文数量は？

少量プロトタイプと OEM レベルのバッチ実行の両方を提供しています。

詳細についてはお問い合わせください。Q: より長い移動ストロークまたはデュアルエンド作動を要求できますか？

これらはカスタム構成で利用できます。

詳細については、カスタマイズページをご覧ください。見積もりまたは図面の一致をリクエスト

パネルコントロールインターフェースを設計している場合や、古いロータリーアクチュエータを交換している場合、Phidix は一致する部品を提供したり、仕様に合わせて設計したりできます。
