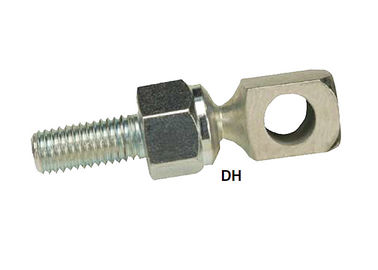

旋回装置のタイプDHの回転式スイベル・ジョイント ギヤ転位ケーブルの部品を制御して下さい
【の製品の説明の】
DHの旋回装置は無限調節が連接棒の長さに沿って望まれる制御適用のためにとりわけ発達しました。それらは低い負荷塗布のために意図され、押しの適用に主に適するインライン ミスアラインメントを提供します。アセンブリでブナNゴム製ディスクを使用することによって、滑らかな、振動なしの操作は実現されます。サイズの広い範囲および様式はあなたの適用に一致させて利用できます。DCモデルは5/16"を堅くされた自動閉鎖ねじ提供します。
DH制御旋回装置シリーズは私達の広い範囲のロッドエンド、球形軸受け、球接合箇所および旋回装置の内で見つけられる多くの動作制御装置のちょうど1つです。
【の特徴の】
•無限調節がの全体の長さに沿って望まれる低い負荷塗布に適される
連接棒
•直径の制御棒は1/4"か5/16"と使用することができます
•ヘッド サイズ:
DH — .375"正方形
•特別な止めねじは（耐久性のために堅くなる自動閉鎖および表面）提供します
増加される強さを保持します
•利用できる任意の必要なナットおよびロック洗濯機
•温度の広い範囲で使用することができます: -60°F — 250°F （- 51°C — 121°C）
•注文アセンブリはあなたの指定に造ることができます
•DHはJ490 specsに会いません
【DH制御旋回装置の】

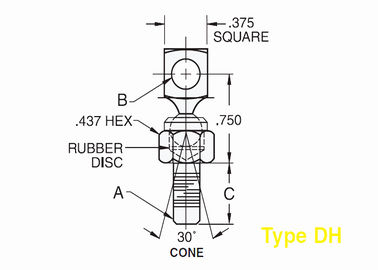

| DC/DHの図表 | ||||||
| B | C | A | ||||
| 部品番号 |
+.005 -.002 |
± .015 | ||||
|
より少なく必要 ナット及び洗濯機 |
全体を使って ナット及び洗濯機 |
穴 直径 |
すね |
糸のサイズ 及び長さ |
必要な重量より少なく ナット及び洗濯機 （ポンド） |
全体の重量 ナット及び洗濯機 （ポンド） |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 | ||
図表のノート:1.旋回装置は1/4"か5/16"と直径の制御棒使用することができます
2. DHのスイベル・ジョイントはアセンブリを楽にして必要なナットおよびロック洗濯機と利用できます。 接尾辞へ" N」を加えることによって指定して下さい。例:DC1005FN
