高張力産業用制御ケーブル 引き出しのみ Tフレックス制御ケーブル組成

10 枚
MOQ
交渉可能
価格
高張力産業用制御ケーブル 引き出しのみ Tフレックス制御ケーブル組成
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
シリーズ: 産業用制御ケーブルのみを引っ張る
申請: クラッチケーブル,スロットルケーブル,ハンドブレーキケーブル,エンジンストップケーブル
伝送方向: 片方向にしか引かない
幅広く サイズ コンビネーション W/負荷: 0kg 1000kg
材料: ステンレスステンレスステンレス
提案された端具: クリーブス,アイエンド,スウィーベル,ノブス
ハイライト:

プッシュ・プル制御ケーブル

,

ギアシフト制御ケーブル

基本情報
起源の場所: シャング・ハイ
ブランド名: Phidix
証明: IATF16949
モデル番号: 引けるだけ T-Flex
ドキュメント: Pull_Only_T_Flex.pdf
お支払配送条件
パッケージの詳細: カートンか木製の場合
受渡し時間: 7~40 営業日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 1ヶ月あたりの800 PC
製品の説明

Phidix Pull-Only T-Flexコントロールケーブル:耐久性と柔軟性を両立

張力のみの負荷下で信頼性の高い線形作動を必要とする産業システム向けに、Phidix Pull-Only T-Flexケーブルは、高性能なソリューションを提供します。高引張強度、低たわみ、耐久性のある多層コンジット設計を組み合わせました。
このシリーズは、スペースが限られ、負荷が繰り返し発生し、稼働時間が最優先される環境での使用を目的としています。
クラッチシステム、スロットル作動、ブレーキロックアウト、エンジン停止機構で信頼されています。T-Flexは、従来のケーブルでは対応できない場所で性能を発揮するように設計されています。

T-Flexが異なる理由

特徴 標準プルオンリーケーブル Phidix T-Flexシリーズ
コンジット設計 単層スチールラップ 二層圧縮フラットワイヤーラップ
保護シース PVCのみ PP、PVC、またはベアオプションあり
インナーライナー なしまたは標準プラスチック 低摩擦用のオプションの高密度PPライナー
アプリケーションフィット 一般的なブレーキまたはロック ルーティングの複雑さがある高サイクルモーションコントロール
カスタマイズ 基本的なエンドフィッティング ねじ付きロッド、クレビス、ボール/ソケット、ダッシュボードマウント


内部構造とモーションコントロールの完全性

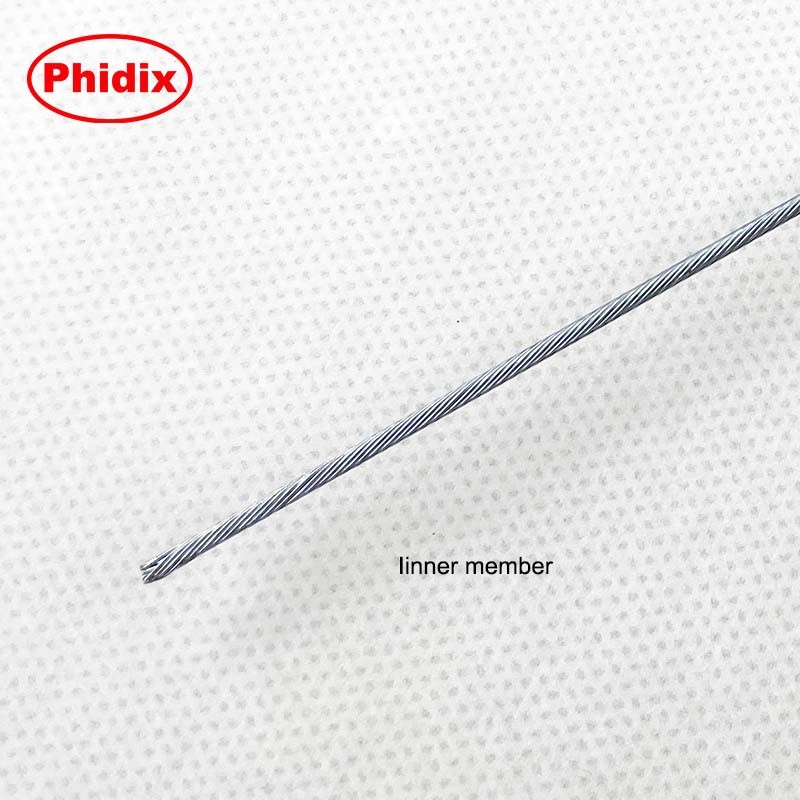

産業機器のルーティング インナーメンバー: 高強度亜鉛メッキまたは錫メッキ鋼マルチストランドケーブル、直径0.078インチ~0.188インチで利用可能。
ロックアウトおよび切断機構コンジット構造: オプションの高密度インナーライナーを備えた複数のスチールワイヤー構成。
ロックアウトおよび切断機構アウターシース: PVCまたはポリプロピレンジャケットを選択可能。シャーシ統合保護用の外側シースなしも可能。•
ロックアウトおよび切断機構 低たわみ、優れた曲げ性能、低摩擦プルストローク。このケーブルアセンブリは圧縮用には設計されていません。プルオンリーです。

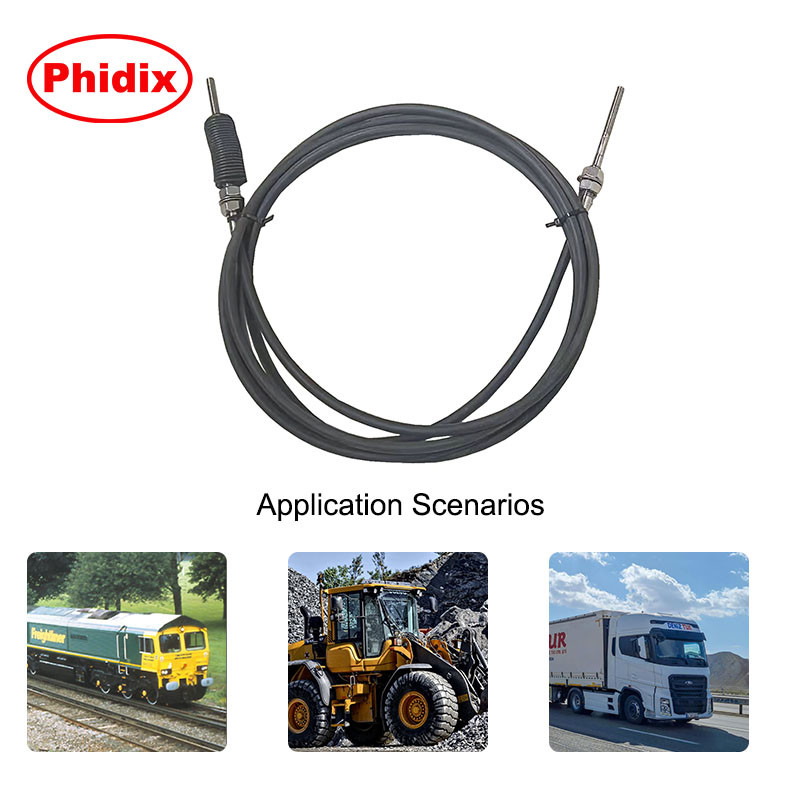

一般的な用途
高張力産業用制御ケーブル 引き出しのみ Tフレックス制御ケーブル組成 0

•

ロックアウトおよび切断機構 – ヘビーデューティトラックまたは船舶の切断システム•
ロックアウトおよび切断機構 – 手動燃料または点火シャットオフ•
ロックアウトおよび切断機構 – 発電機およびモバイル油圧装置の機械的制御•
ロックアウトおよび切断機構 – 緊急停止インターロックまたはラッチシステム•
産業機器のルーティング – 複雑なルーティング形状の線形ケーブルシステムビルドオプションとコンポーネントの柔軟性
高張力産業用制御ケーブル 引き出しのみ Tフレックス制御ケーブル組成 1

インナーコア

•  スチールストランド:1x7、1x19、または装甲コア
•  環境ニーズに応じて、コーティングまたはベア
ライナー
•  プル抵抗を低減するための高密度PP
アウタージャケット
•  黒色PVC(デフォルト)
•  より高い耐熱性のためのポリプロピレン(PP)
•  コンジットインコンジットルーティング用のジャケットなし

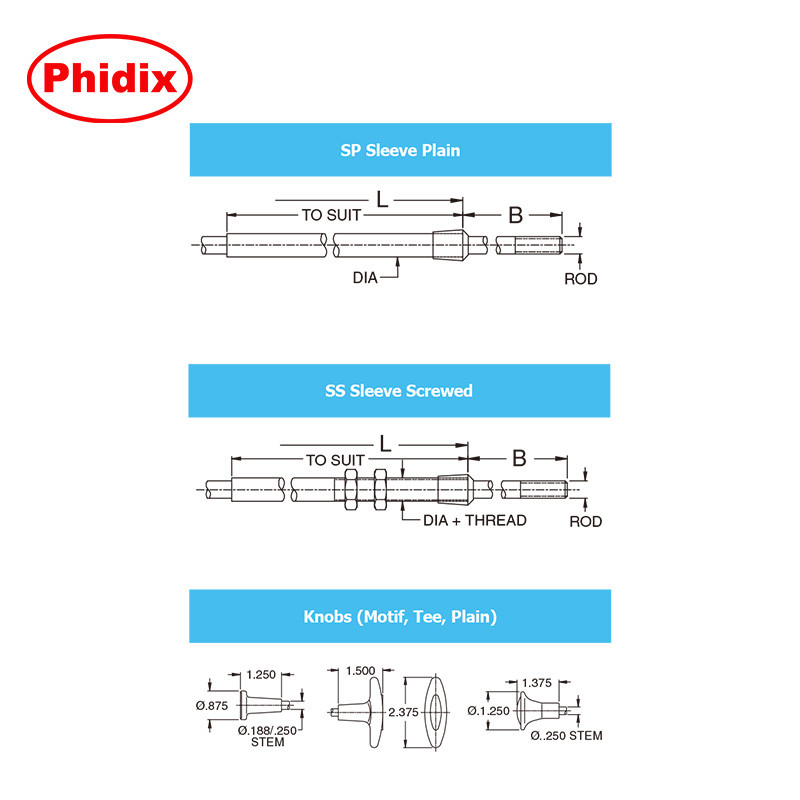

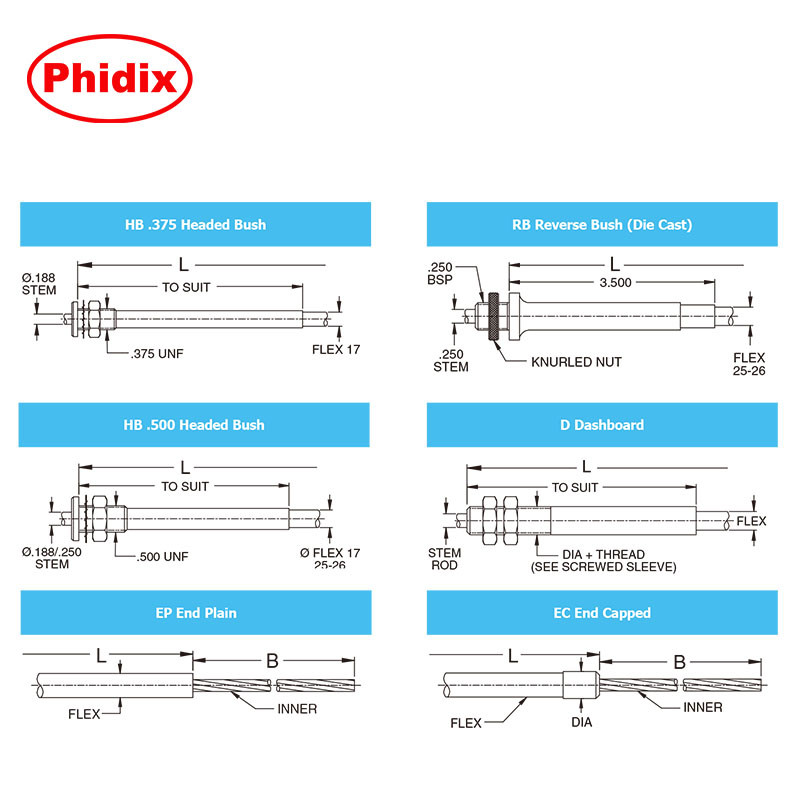

エンドフィッティング
•  クレビスロッドエンド(UNFまたはメートル法)
•  スイベル端子
•  ノブアクチュエータ
•  ねじ付きスリーブまたはボールストップ
•  ダッシュパネルマウント
パネルレイアウト、コントロールハンドル、または作動レバーに合わせて、完全なカスタムアセンブリをご利用いただけます。
技術データスナップショット
高張力産業用制御ケーブル 引き出しのみ Tフレックス制御ケーブル組成 2

パラメータ

値の範囲 最大負荷
最大2200ポンド(コアとフィッティングによって異なります) 移動範囲
1.5インチ~6インチ(リクエストに応じてカスタム移動) 最小曲げ半径
5インチ(標準) 温度許容範囲
-40℃~+105℃(ジャケットタイプによって異なります) コア直径オプション
0.078インチ/0.125インチ/0.188インチ よくある質問


Q:T-Flexケーブルはプッシュプルシステムで使用できますか?

A:いいえ、このシリーズは設計上、プルオンリーです。
Q:より高い耐熱性または耐薬品性が必要な場合はどうすればよいですか?
A:PPジャケットバージョンを使用するか、ジャケットなし構成についてはお問い合わせください。
Q:ダッシュボードノブアクチュエータ付きのバージョンはありますか?
A:はい。
ねじ込み式またはスナップフィット式のノブインターフェースは、リクエストに応じて利用できます。Q:長さとエンドフィッティングを指定するにはどうすればよいですか?
A:A(全長)とL(移動長)のサイジングシートを参照してください。
当社のチームがお手伝いします。仕様または図面のリクエストの準備はできましたか?
