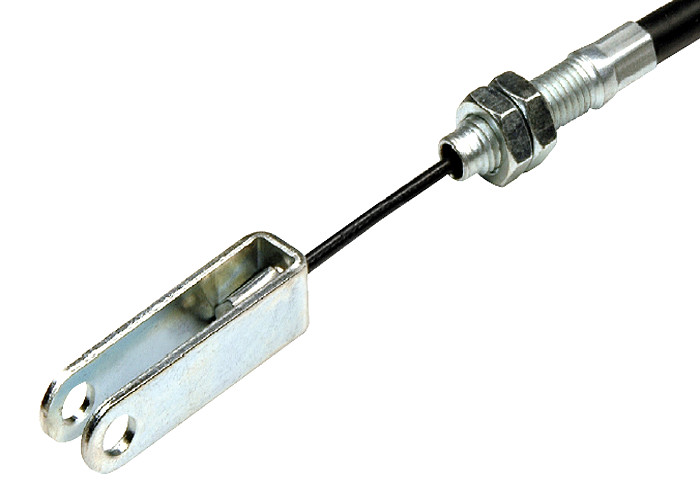

重荷トランスミッションシフトケーブル ブレーキ制御ケーブル組 1500シリーズケーブル 選択用ストラップクリーブ
[製品説明]
1500 トラック専用ブレーキ 産業制御 ケーブル組立
柔軟な制御装置で,棒,ベルクランク,または他の硬い機械的なリンクを使用することなく,二つの機械装置の間に引力運動を伝達するように設計されている.引力制御装置は,高い負荷能力と低い傾きを必要とするアプリケーションのために特別に設計されています.. 車両の駐車ブレーキを操作するためにしばしば使用されるケーブルは典型的な例です. 設置し,維持しやすい私たちの汎用的な引力制御は,多くの種類の機械機器で見つけられます.
|
[アプリケーション] |
[ 特徴 ] • 高い負荷容量 1500まで 1500ポンドの負荷 • 傾きが低い 3000まで 3000ポンドの負荷 • 設置された曲線半径 5インチまで |

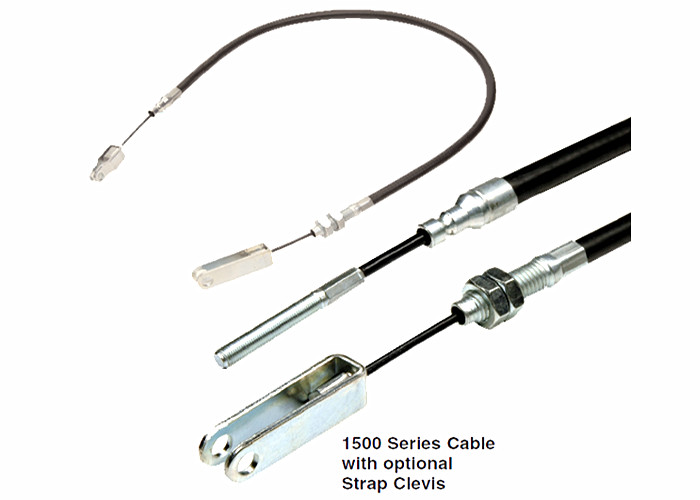

[ 引力のみブレーキ 1500ポンドシリーズ ]
| 究極の負荷 1500ポンド | 最小曲がり半径: 5 | |
 |
||
| ロープ付き端フィッティング | ||
|
||
|
糸付きの端フィッティング |
48° クリップ・ロック・エンド・フィッティング | クリップ・ロック・エンド・フィッティング |
| |
||
| ボールエンド | 目の先 | ケーブルストップ |
|
||
[ブレーキを引っ張るだけの命令コード]
| 産業用牽引専用ブレーキ | ||
|
||
| 引力のみのブレーキを指定するには,次の情報を列挙順序で示す必要があります. | ||
|
1左の内肢の端のフィッティングパーツ |
6内部部位組成の長さ |
|
[注文コード]
左側内肢の端部件番号 ↓ CS551
(ケーブルストップで切断端のフィッティング)
左道末部件番号 072
(ゴロゴロした管の端のフィッティング)
管組の長さ 54
(54") A 次元
右導管端の配合部品番号 070
(スレッド状の電線末端の固定)
右内肢の端部件番号 TE505
(スレッド状の電線末端の固定)
内部部位組の長さ 645
(64.5") 尺寸
旅行 (インチ) ¥ 6
6インチ
