制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります

制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります

  • ハイライト

    ギヤ転位の制御ケーブル

    ,

    産業制御ケーブル

  • 名前
    注文のプッシュ プル ケーブル
  • 適用
    公園ブレーキ
  • 材料
    炭素鋼およびプラスチック
  • 高い積載量
    1500lb負荷
  • 低い偏向
    3000lb負荷
  • 設置済み曲げ半径
    5"に
  • タイプ
    伝送制御
  • 起源の場所
    中国
  • ブランド名
    PHIDIX
  • 証明
    IATF16949
  • モデル番号
    カスタマイズされた
  • 最小注文数量
    1 部分
  • 価格
    Negotiation
  • パッケージの詳細
    カートンまたは木箱
  • 受渡し時間
    7 - 40の仕事日
  • 支払条件
    L/C、D/A、D/P、T/T
  • 供給の能力
    1ヶ月あたりの888の部分/部分

制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります

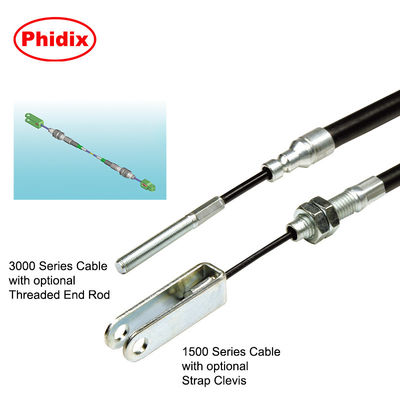

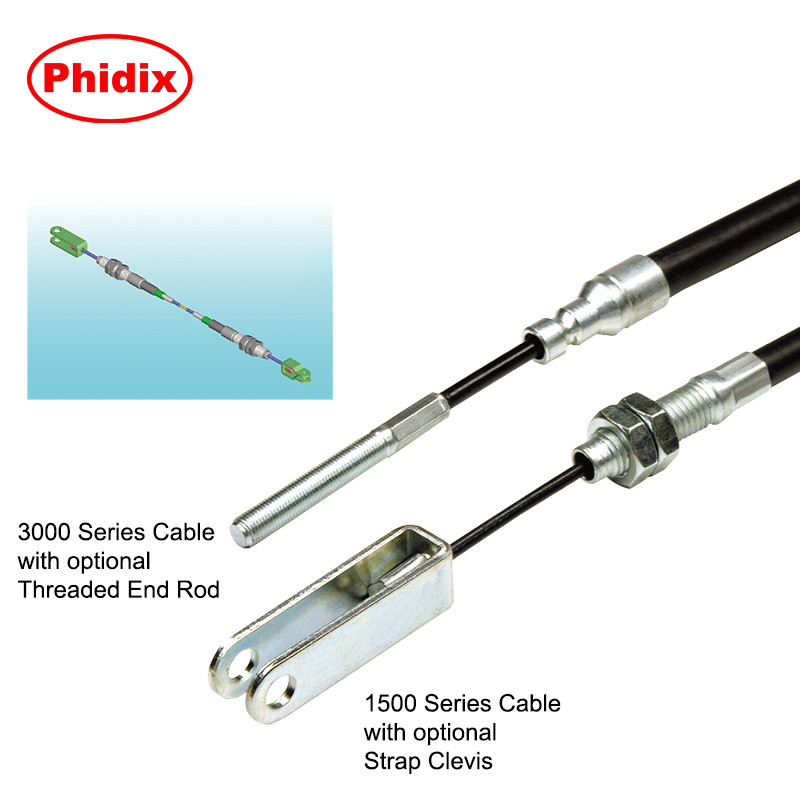

引き-ブレーキだけ1500及び任意通された端棒および革紐のUリンクが付いている3000制御ケーブル アセンブリ



【の製品の説明の】

引きだけブレーキ制御は非常に適用範囲が広いです。それらは1台の機械装置からの別のものへの引きの動きの伝達のためにベルクランク、棒、また他の堅い機械的リンク機構のための必要性の除去によってとりわけ開発されました。
制御は高められた積載量およびより低い偏向を必要として適用のために特に適しています。理想的な例は車のハンド ブレーキ操作で広く利用されたケーブルです。
ブレーキは容易に取付けられ、低い維持を要求できます。これらの引き制御はいろいろ機械装置で広く利用されています。



【の塗布の】
•公園ブレーキ
•引き引きのケーブル システム



【の物質的な】
•炭素鋼およびプラスチック鋼鉄

【によって提案される端付属品の
•すべての1500及び3000lbブレーキ・ケーブルの付属品
•ロッドエンド
•Uリンク



【引きだけブレーキ1500lbシリーズ】

最終的な負荷:1500lb 最低の曲げ半径:5"
  制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 0
溝がある端付属品
制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 1


通された端付属品

48°Clipロックの端付属品 クリップ ロックの端付属品
 制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 2

球の端 目端 ケーブル停止
制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 3


【引きだけブレーキ3000lbシリーズ】

最終的な負荷:3000lb 最低の曲げ半径:7"
  制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 4

溝がある端付属品
制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 5

通された端付属品 48°Clipロックの端付属品 クリップ ロックの端付属品
制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 6

球の端 目端 ケーブル停止
制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 7


【引きだけブレーキ指定の】

制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 8



制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 9

すべての線画次元インチで表されます



【引きだけブレーキ オーダー コードの】

産業引きだけブレーキ
制御ケーブルは-通された端棒/革紐のUリンクが付いているブレーキ・ケーブルだけ引っ張ります 10

引きだけブレーキを指定するためには、次の情報はリストされている順序で与えられなければなりません:
1. 左のinnermemberの端付属品の部品
数。
2.左の水路の端付属品の部品番号。
3.水路の付属品間の長さ「A」
インチの基準点。
4.権利の水路の端付属品の部品番号。
5.権利のinnermemberの端付属品の部品
数。

  6. innermemberアセンブリの長さ「L」
インチの適切な基準点間。
7.水路のinnermemberの旅行
インチ。(ノート:次元「L」はあるなります
十分に大きいより「A」のに寸法を測って下さい
望ましい旅行を許可して下さい)。
*Removable項目は別にリストされているべきです。

【のオーダー コードの】

左のInnermemberの端付属品の部品番号--CS551
(ケーブル停止が付いているUリンクの端付属品)
左の水路の端付属品の部品番号--072
(溝がある水路の端付属品)
水路アセンブリの長さ--54
(54") 「A」次元
右の水路の端付属品の部品番号--070
(通された水路の端付属品)
右のInnermemberの端付属品の部品番号--TE505
(通された水路の端付属品)
Innermemberアセンブリの長さ--64.5
(64.5") 「L」次元
旅行(インチ)--6
(6")
