DHは旋回装置シリーズ回転式スイベル・ジョイント制御旋回装置の球接合箇所を制御します
【の製品の説明の】

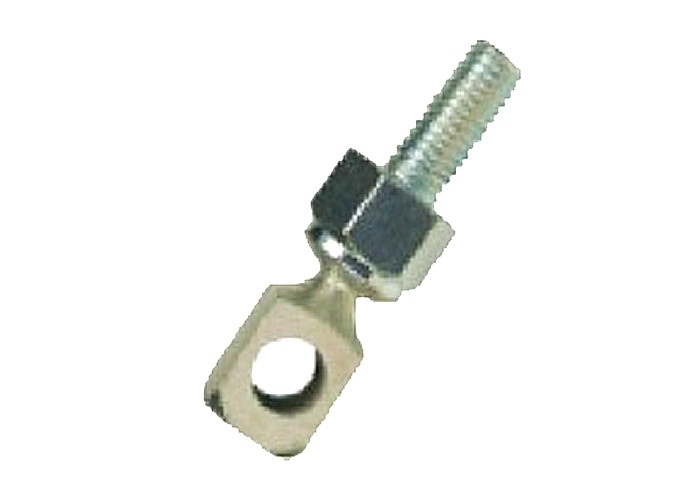

DHの旋回装置はとりわけ無制限の調節が連接棒に沿って行うことができる適用を制御するように設計されています。それはHVACのような低い負荷操作で普通か暖房、換気および空気調節、線形制御および軽い産業適用使用されます。
このプロダクトは押しの適用のために適切であるインライン ミスアラインメント コンソールを提供します。
サイズのその広い変化および様式は各々の望ましい操作のために利用でき、取付けのブナNゴム製ディスクの使用と、なめらかな、共鳴なしの性能は実現されます。さらに、それは5/16"を堅くされた自動閉鎖ねじ提供し、1/4"または5/1600の直径の制御棒と互換性があります。
| 【の塗布の】 多数の低い負荷無限調節が望まれる下記のものを含んでいる機械動きの移動の適用: •HVAC •線形制御 •軽い産業適用 |
【の物質的な】
|
【DH制御旋回装置の】

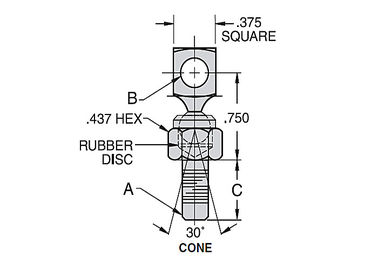

| DC/DHの図表 | ||||||
| B | C | A | ||||
| 部品番号 |
+.005 -.002 |
± .015 | ||||
|
より少なく必要 ナット及び洗濯機 |
全体を使って ナット及び洗濯機 |
穴 直径 |
すね |
糸のサイズ 及び長さ |
必要な重量より少なく ナット及び洗濯機 （ポンド） |
全体の重量 ナット及び洗濯機 （ポンド） |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 | ||
図表のノート:1.旋回装置は1/4"か5/16"と直径の制御棒使用することができます
2. DHのスイベル・ジョイントはアセンブリを楽にして必要なナットおよびロック洗濯機と利用できます。 接尾辞へ" N」を加えることによって指定して下さい。例:DC1005FN
