カスタム TXLM シリーズ 亜鉛 ステンレス スチール 炭素 スチール クリーブスピン
[製品説明]
クリーブズは,芝生や庭から重工まで幅広い用途で使用できます.低炭素鋼と耐腐蝕性のために亜鉛塗装で作られています.クリーブは,リンクを簡単に切り離す必要がある状況で使用できます.その場合,私たちの簡単に設置し,取り除く固定クリップの多く リンクの目を通して場所にクリーブをロックするために私たちのピンと一緒に使用することができます.低炭素鋼のピンと熱処理されたスプリング鋼のボディを使用して製造されています.

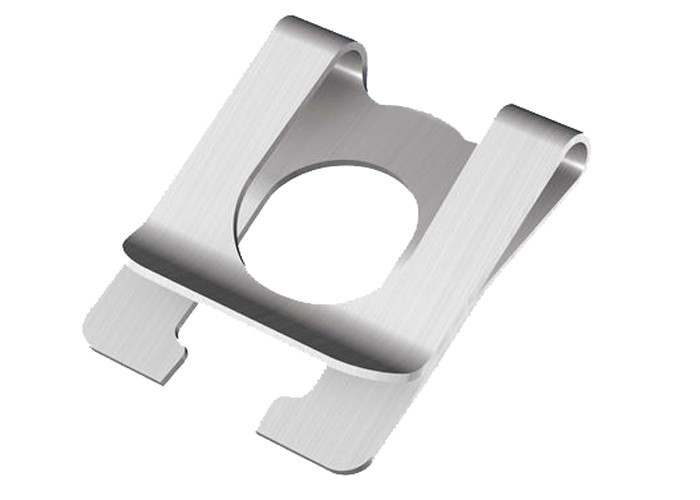

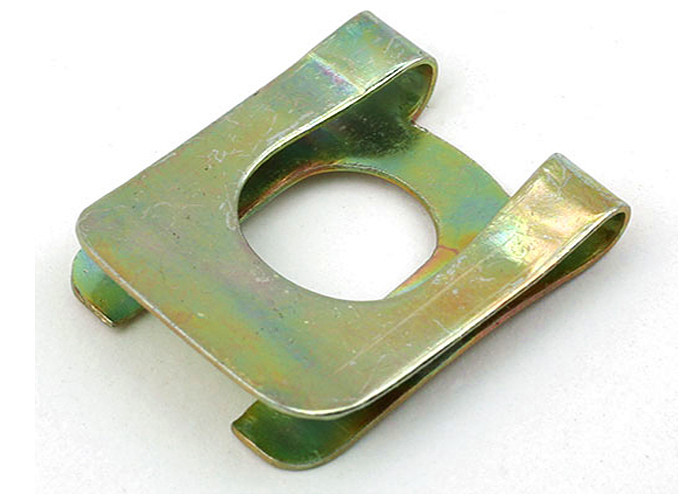

固定クリップは熱処理されたスプリング鋼で作られています.
クリーブスには,メトリックとインチサイズの全ラインが用意されている.機械製のクリーブススタイルは,鍛造型クリーブスでは達成できない耐性をサポートする.より強いフィットアップを許可し,同時に多くのアセンブリにクリーンな外観を与える.
[アプリケーション]
• 芝生 と 庭
• 建設
• 農業
[ 特徴 ]
• 低炭素鋼が経済的に設計される
• より 精密 な 収納 と 外見 を 確保 する 機械 的 な クリーブ スタイル
• メトリック と インチ の 両方 で 提供 さ れ ます
• メトリックとインチの両方がRH&LHバージョンで提供されています
• 複数のスタイル の 固定 クリップ が あり ます.
• DIN 71 752 (メトリック) に類似する
[TXLM ∙ クリーヴィス・ピン・セーフティ・クリップ]
| TXLM クリーヴィス・ピン・セーフティ・クリップ・チャート | |||||||
| パーツNo | B について | C について | D | F について REF | G | H | h1 REF |
| TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 /.144 | .112 |
| TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 /.197 | .165 |
| TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 /.244 | .212 |
| TXLM375 | .710 | .385 | .211 | .020 | .844 | .313 /.305 | .265 |
| TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 /.392 | .352 |
すべての線図の寸法はインチで表されています.
