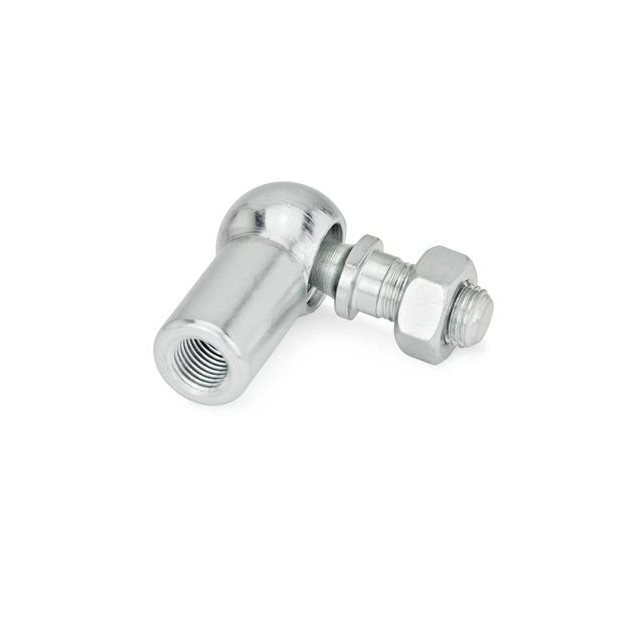

通された球接合箇所連結は球ソケットおよびボール スタッドから成っている
[製品の説明]
通された球接合箇所連結は球ソケットおよびボール スタッドから成っている。
止め金（タイプCS）が付いているタイプのための旋回装置の角度は止め金（C）タイプそれは18°なしに15°、であるである。
アセンブリの間に、球ソケットは保持器として機能する急なリングに押される。十分ではない保持のforceisが容易に合うことができる止め金によって球ソケット/ボール スタッドの関係保証することができれば。
汚染から通された球接合箇所連結を保護するためには、ダスト・キャップは使用することができる。
六角形ナットは通されたスタッドが付いている通された球接合箇所連結の部分である。
[保護終わり]
ボディおよびボール スタッドはめっきされ、不動態化されて亜鉛でメッキする;ボール スタッドは非脆化される。アセンブリは油を差される。
[タイプ]
| C | 止め金のない通されたスタッドを使って、 |
| CS | 止め金を使って通されたスタッドを使って、 |
[指定]
| 収容および通されたスタッド | 球 |
| 鋼鉄 | 鋼鉄 |
| •有産階級5 | •堅くされる |
| •めっきされた、無色の不動態化された終わりを亜鉛でメッキしなさい | •油を差される球ソケット |
[次元:メートル]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Min. | |
| H9/h9 | 右の糸 | 左手の糸 | 糸 | min. | pull-off力 | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 lbf （N） 30 |
| 10 | M 6 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 lbf （N） 40 |
| 13 | M 8 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 lbf （N） 60 |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf （N） 80 |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf （N） 80 |
| 19 | M 14F | M 14FL | M 14 x 1.5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 lbf （N） 100 |

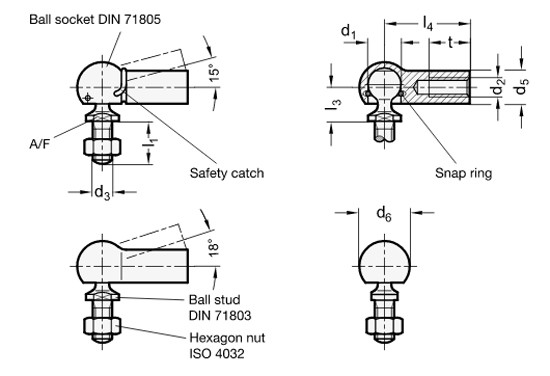

[デッサン]
