航空宇宙のカスタム コントロール ケーブル IATF16949 機械プッシュ プル コントロール ケーブル

カスタム メカニカル プッシュプル コントロール ケーブル コントロール ケーブル アセンブリ

[ 製品説明 ]

自社生産のメカニカルプッシュプルケーブルは、非常に高品質です。これは、ケーブルの耐用年数が長いことを意味します。編組インナーケーブルと非常に頑丈なアウターケーブルの両方がテフロンの層で覆われているため、ケーブルの曲がりはまったく問題ありません。 私たちは、これらのケーブルを自分で作るための設備と知識を持っています。これは、常にお客様のご要望を考慮に入れることができることを意味します。言い換えれば、すべての距離、厚さ 3、4、6、および 8 シリーズの 1 ～ 6 インチです。インペリアルとメートル法の両方のねじと確認方法。従業員の経験と知識のおかげで、他のブランドのメカニカル プッシュプル ケーブルを再作成することもできます。

【プッシュプルアッセンブリー】

プッシュプル アセンブリは、アセンブリの両方向への力の伝達が必要な場合に使用されます。芝刈り機エンジンのチョークは、この好例です。カスタム プッシュプル アセンブリは、機械的動作を正確かつ正確に制御するための多方向制御を提供します。プッシュ プル アセンブリの基本的な設計と機能により、さまざまなアプリケーションに適合する柔軟性と適応性が得られます。プッシュ プル アセンブリのソリッド ワイヤ フィッティングにより、機器、複雑な制御システム、または自動化された機械のさまざまな接続ポイントに簡単に取り付けることができます。プッシュ プル アセンブリのさまざまなハードワイヤード エンド ポイントにより、あらゆるタイプのデバイスへの安全で信頼性の高い接続が保証されます。プッシュ プル アセンブリの汎用性により、固定点間または相対位置が絶えず変化する点間で信頼性の高い動作伝達方法が提供されます。

【プルアッセンブリー】

プル アセンブリは、力の伝達が一方向のみに必要な場合に使用されます。車のフード リリースを考えてみてください。プル アセンブリの独特な性質により、アプリケーションの特定の要件に注意する必要があります。プル アセンブリの単一方向は、シンプルで単純な操作を行うタイプのデバイスであるという印象を与える可能性があります。プル アセンブリを作成する際に検討する必要がある考慮事項は他にもあります。プル アセンブリに関連する最も重要な要素は、ケーブルに適用される負荷です。ストロークの長さとケーブルの伸びによって、プル アセンブリの潜在的な牽引能力が決まります。伸びすぎると、ケーブルがデバイスをアクティブにできなくなります。

【コンジットボーデンオプション】

カバー: ビニール、HDPE、または被覆されていない巻線

ライナー: HDPE、または裏地なし

編組: ピアノ線を巻いたもの、編組してポリマー コーティングを施したもの

【インナーワイヤー】

プッシュ プル コントロール ケーブルで使用するインナー ワイヤーについて考えるとき、考慮すべきオプションがいくつかあります。最も軽いタイプの負荷でも、アプリケーションに適合するように設計されたコア材料を備えたソリッド ワイヤが必要です。負荷は引っ張る方向で最大であることを知っておくことが重要です。これは、プッシュ プル ケーブルを設計する際の主要な考慮事項です。

【ケーブル材質】

亜鉛メッキ鋼またはステンレス鋼

【ケーブル構造】

通常、これらのアセンブリは 7 x 19 (最も柔軟)、7 x 7、または 1 x 19 (最も柔軟でない) ケーブルで構成されています。

【コンジット】

ほとんどのお客様は、コンジット内の摩擦を最小限に抑え、制御装置の寿命を延ばすため、コーティングされていないケーブルを選択します。

[ 長さ]

実際には、最小または最大の長さはありません。アプリケーションをお知らせください。

【端末金具・端子】

エンド フィッティングには、ボール、ボール シャンク、スリーブ、スタンプ アイ、ストップ、シンブル、ハンドル/ノブ、ストラップ フォーク、ストラップ アイ、ねじ付きスタッドなど、豊富な種類があります。他のオプションも利用できます。

【業種】

プッシュ プル コントロールは、さまざまな業界で重要なコンポーネントです。自動車、航空宇宙、重機など、さまざまな種類のプッシュ プル制御アセンブリを使用して、操作中にメカニズムを調整し、特定の部品を作動させていました。高品質のケーブル アセンブリは、これらの部品の寿命性能に大きな違いをもたらします。現在のコンピュータ時代では、制御ケーブルは自動化された機器のプログラミングに不可欠な要素になっています。制御ケーブルが非常に重要である理由は、その汎用性と、正確かつ完璧に機能することがわかっているあらゆるプロセスに挿入できるためです。

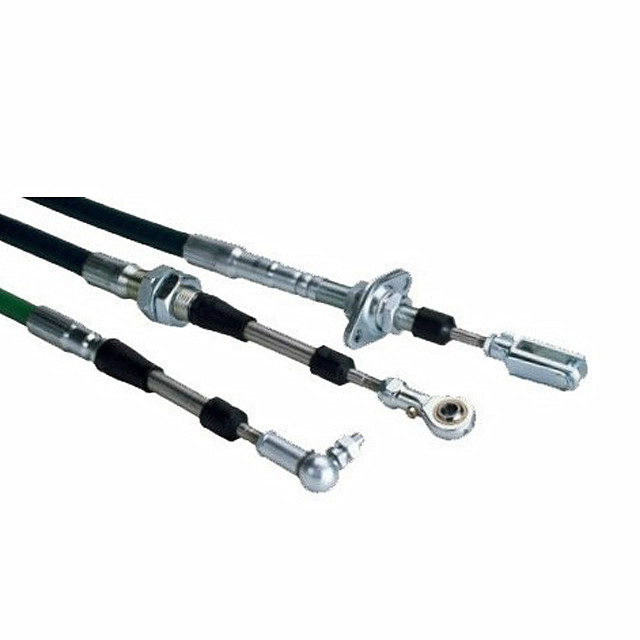

[リアル画像]
