High Temperature Resistance Universal Throttle Cable Kit for Customized Choke Cables

[プッシュ・プル標準制御ケーブル組]

記述:         応用:                               特徴:
プッシュ・プル・スタンダード • 装置制御 • 典型的な温度範囲
工業制御 • ガスロットル制御 -65°F 〜 230°F (ブリストウ)
ケーブル組立 • PTO/4WDアクティベーション -65°F 〜 230°F (ユーティリティ)

バルブ操作 -65°F 230°F (低摩擦EXT)
• リモート電池を切り離す -65°F 〜 230°F (低摩擦)

• 遠隔接続による電源切断 • 頑丈な材料

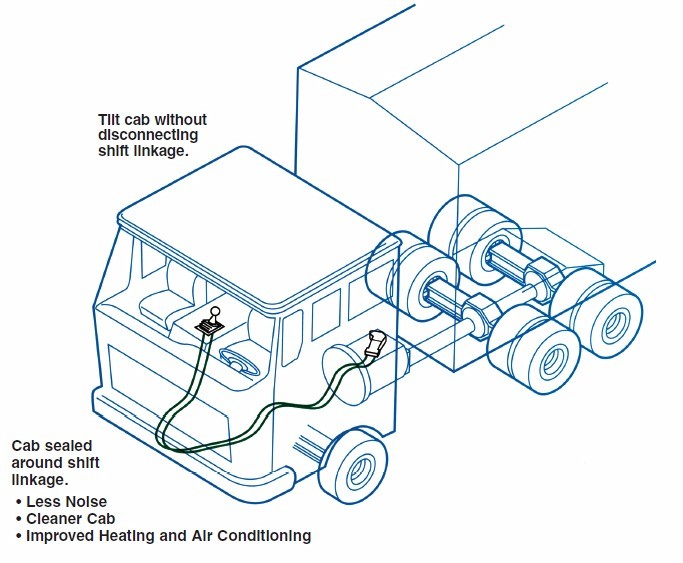

• トランスミッションシフト • 耐久性シール
• 水静止駆動装置 • 環境保護
• 鍵

材料:                                       エンド・フィッティング

• ステンレス スチール
塗装された炭素鋼
• プラスチック コーティング
炭素鋼
導体と
内部メンバー
• プラスチック の 密封物

[プッシュ・プル・インダストリアル]

プッシュ・プル・コントロールの全範囲を 提供しています. 線形運動を 1 つの場所から別の場所へ転送する手段です. 彼らは安装の容易さだけでなく,優れたパフォーマンスを提供します.

ブリストウ® 型制御は,狭い曲がり半径を必要としないアプリケーションのための経済的な構造であり,低温65°Fから高温230°Fまで使用できる温度です.

ユーティリティ スタイル構造の整合性のために結合線を追加し,他の制御装置よりも最小の曲がり半径が狭い.
低摩擦 EXT制御装置は,効率を向上させるプラスチックの内部を付加したユーティリティと同じ利点があります.

摩擦が少ない制御装置は,産業用制御装置の卓越性基準を確立しています. 特徴には,構造的整合性のための結合線,狭い最小の曲がり半径,効率の最高を保つため,PTFEで覆われた内膜-65°Fから230°Fのピークまで使用できる温度で,最も厳しいアプリケーションでも長寿を保証します.

[押す-引く 標準説明]

デザイン製造方法の精巧な選択と組み合わせることで,このデザインはユーザーにとって最も汎用性のある技術を提供します.,品質管理の最高水準です

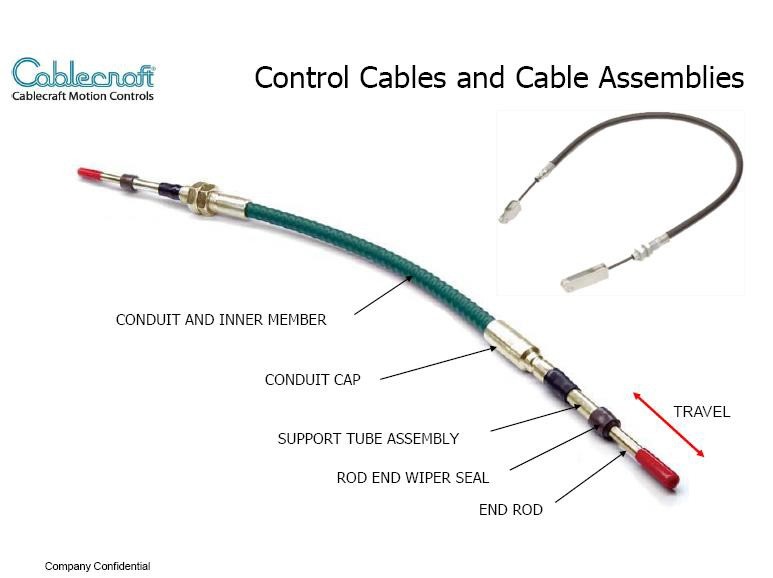

末端の棒とサポートチューブ標準制御装置は,300型ステンレススチールか,保護材を塗装した炭素スチール端棒と支柱管で注文できます.ご希望の材料を選びます.

エンド・ストッド・シール支柱管に水分や汚染が侵入するのを防ぎ,端棒のスムーズな移動のためにベアリング表面を提供するために,棒のワイパーシールが慎重に設計されています.2種類の棒ワイパーシールがあります (注文コードのシールオプションを参照してください)幅広い環境条件を満たすことができる.

改良されたモデル5 浮遊式ワイパーシールユーティリティ,低摩擦,低摩擦EXTおよびBristow®の制御装置は,別の規定がない限り,新しい改良された模造プラスチックシールモデル5で装備されています.広範囲にわたる試験と 現地での経験は 汚染された環境で制御を保護するこのシールの能力を証明しました安全タブはシールを固定し,内部サポートチューブブブッシングは端棒の調整を改善します.

モデル6 フローティングワイパーシールシステム◎ モデル6シールシステムは,すべてのプッシュ・プル制御ケーブルにオプションとして提供されています.サポートチューブの回転関節に内部Oリングが追加保護のために追加されています.極度の環境条件での使用のために追加のシールを提供します. このシールがプッシュ・プル制御ケーブルに追加の負荷摩擦を生成するので,余分な摩擦に耐えられる用途で推奨されます.

スウィーブル支柱管と端蓋の間の回転関節は,制御中心線から最低8度の回転を可能にするように設計されています.

スウィーブルシール流水や汚染から回転関節を保護する形状のシールが用意されています.螺紋型管のフィッティングのマウントナッツは,回転シールを外さずに取り外すことができる..

管のキャップ標準制御装置には,金属製の管材が付着しています.
船舶や航空機向けに設計されたものは,不oxidable steelや銅製のフィッティングで入手できます.

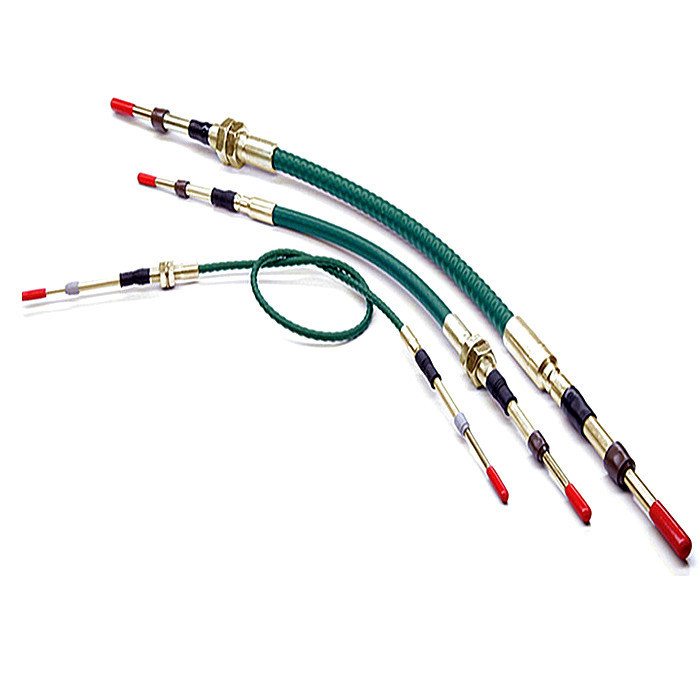

導管異なる要件を満たすために4種類の管路構造が利用可能である. 低摩擦,低摩擦EXT,ユーティリティ,ブリストウ.これらの標準管は,腐食と磨損から保護するために頑丈なプラスチックコーティングで覆われています. カラーコードは,制御型の識別を容易にする:

摩擦が少ない- 緑色

低摩擦 EXT- 緑色

役目- グレー

ブリストウ- ブラック

内部運営メンバー標準制御装置の内部操作部品は,柔軟な1×19スレッドで作られ,効率的な操作と圧縮強度のために,スワッグされた鋼のジャケットで装甲されています.腐食的な環境で追加の保護のために,ステンレス鋼の内部操作メンバーは利用可能である. 低摩擦制御では,PTFEのコーティングにより優れた効率が確保され,動作中に"スティック・スリップ"を軽減します. 注: VLD Bristowは固いワイヤーで,Low Friction EXTはプラスチックで覆われています.利便性は明らかにされています.

潤滑剤標準制御装置はすべて,最適な性能を提供するために,厳選された化合物で施工中に潤滑されます.これ以上の整備は必要または推奨されません.

設置機械的な停止は,望ましい移動 (すなわち1,23,4,5,または6) の装置に設置されている.端棒が管蓋の内側に底部を入れると,内部損傷が発生する可能性があります.

[Push-Pull 標準仕様]

すべての線図の寸法はインチで表されています.

[Push-Pull スタンダードオーダーコード]
