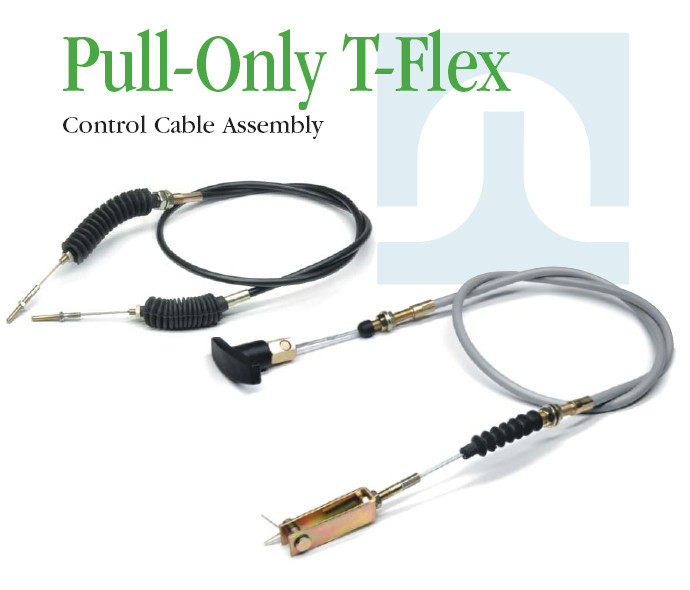

PhidixのT-Flex制御ケーブルは,高耐久性炭素鋼コアと耐久性のある外蓋で構築された,引っ張るだけの運動制御のために設計されています.システム統合,エンジニアリングの決定,カスタム構成をサポートするために 重要な技術仕様と寸法図を提供します.
| 特徴 | 仕様 |
| ストローク範囲 | 1.0"・3.0" (25・76mm) |
| 最小曲線半径 | 5 インチ (127 mm) |
| 負荷容量 | 最大3千ポンド |
| 外部ケーブル直径 | 7.5mm (典型的な) |
| ケーブルコア | 高張力炭酸鋼の糸 |
| 蓋材 | オリプロピレン (標準) / 高温プラスチック |
| 温度範囲 | -54°C から +110°C (-65°F から 185°F) |
高負荷で低屈曲率のアプリケーションでは,T-Flexケーブルは振動や繰り返し操作下で正確なパフォーマンスを維持します.

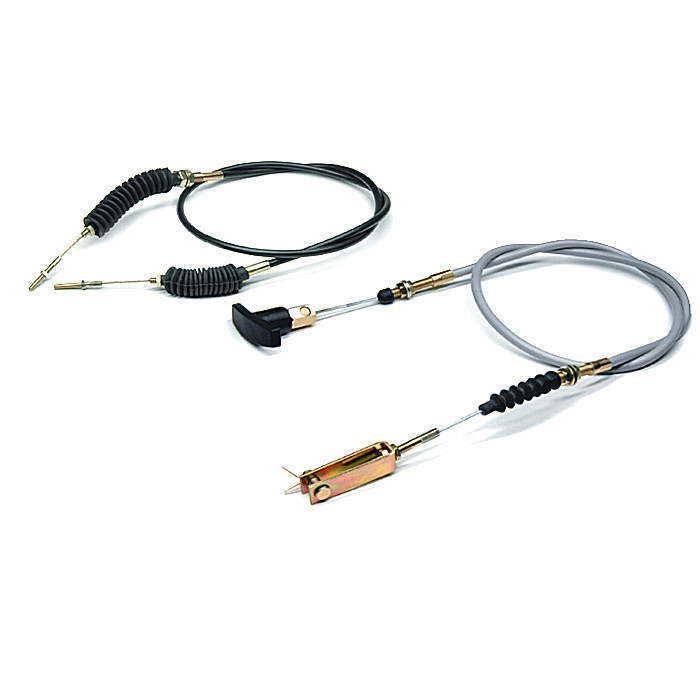

T-Flex 制御ケーブルは,様々な端付けタイプをサポートし,それぞれが異なるマウントシステムに適しています.
• 棒端: 直接のレバー操作のためのスレッド付きの茎
• クリーブス&ヨーク: リンクベース接続
• ボンブ / アイエンド / ボールヘッド: パネルまたは回転装置
• スクロール式またはヘッド式スリーブ: サポート構造の安定性
ダウンロード 完結 適合 図 PDF Pull_Only_T_Flex.pdf 試聴する
以下は,一般的なT-Flexケーブル配合オプションと設置構成の次元図です.
• スクリップ の 袖 の 端
• 糸 の 茎 を 用い た クリーブ の 端
注:すべてのフィッティングタイプに対する完全な尺寸仕様については,当社の完全な技術ガイドをダウンロードしてください.
ストローク,負荷,動作温度,接続スタイルを教えてください.私たちのエンジニアは,あなたのアプリケーションに合わせて, 引き抜くだけのケーブルを設計します.
