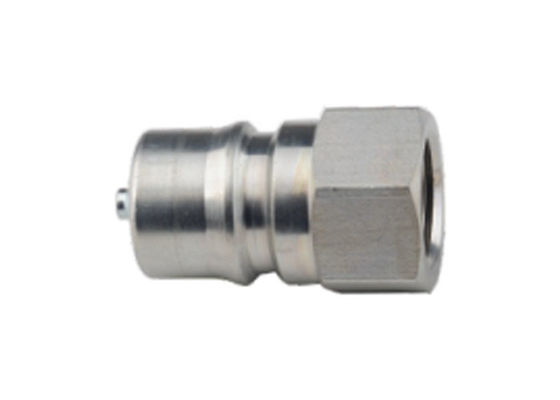

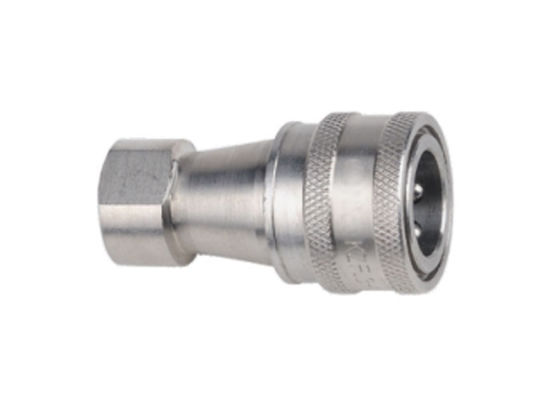

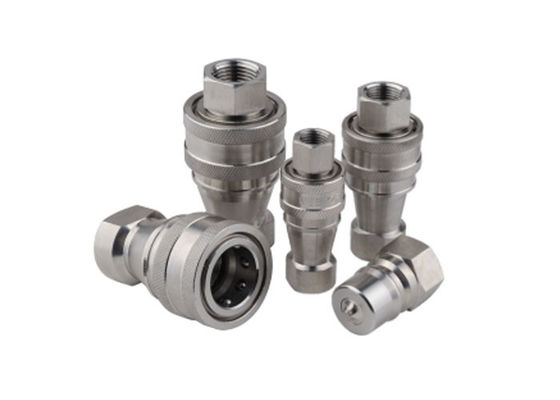

ISO7241B ステンレス鋼の開閉型液圧快速結合器
特徴
CB-SPL-1FG/CB-SPM-1FGは,建設機器,水力装置で使用されています.これらのダブルシャットオフカップリングは,設備の操作または保守のために,流体転送ラインが接続され,切断する必要がありますどこにでも見つけることができます液体流失は望ましくない.
標準材料
| 体の大きさ | パートナー | LS | Φ D | HS | A について | T |
| 1/8" | CB-S2L-1F | 48 | 24 | 2 | 10 | ZG1/8 |
| 1/4 インチ | CB-S2L-1F | 58 | 28 | 2 | 12.5 | ZG1/4 |
| 3/8 インチ | CB-S3L-1F | 65 | 35 | 2 | 13 | ZG3/8 |
| 半インチ | CB-S4L-1F | 72 | 45 | 2 | 14 | ZG1/2 |
| 3/4 インチ | CB-S6L-1F | 88 | 55 | 2 | 17 | ZG3/4 |
| 1 " | CB-S8L-1F | 102 | 65 | 2 | 23 | ZG1 |
| 1-1/4" | CB-S10L-1F | 115 | 79 | 2 | 27 | ZG1-1/4 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7" | CB-S12L-1F | 124 | 79 | 2 | 27 | ZG1-1/2 |
| 2" | CB-S16L-1F | 132 | 109 | 2 | 30 | ZG2 |
| 体の大きさ | パートナー | LP | C について | HP | A について | T |
| 1/8" | CB-P2L-1F | 29 | 19 | 6 | 10 | ZG1/8 |
| 1/4 インチ | CB-P2L-1F | 36 | 22.5 | 6 | 12.5 | ZG1/4 |
| 3/8 インチ | CB-P3L-1F | 40 | 25 | 6 | 13 | ZG3/8 |
| 半インチ | CB-P4L-1F | 44 | 28 | 6 | 14 | ZG1/2 |
| 3/4 インチ | CB-P6L-1F | 52 | 36 | 6 | 17 | ZG3/4 |
| 1 " | CB-P8L-1F | 62 | 40 | 6 | 23 | ZG1 |
| 1-1/4" | CB-P10L-1F | 70 | 45 | 6 | 27 | ZG1-1/4 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7" | CB-P12L-1F | 75 | 49 | 6 | 27 | ZG1-1/2 |
| 2" | CB-P16L-1F | 80 | 52 | 6 | 30 | ZG2 |
