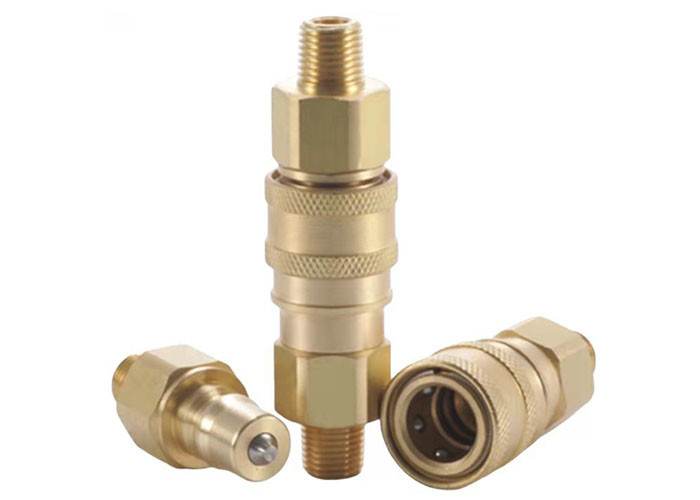

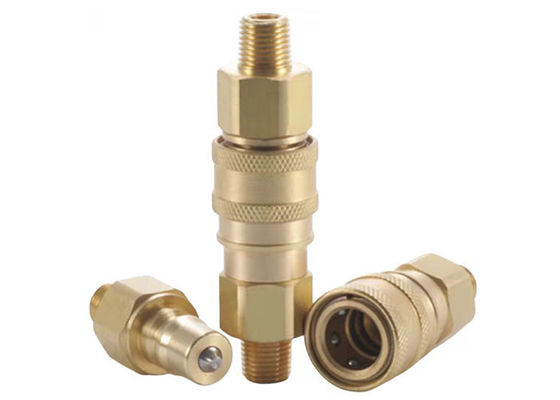

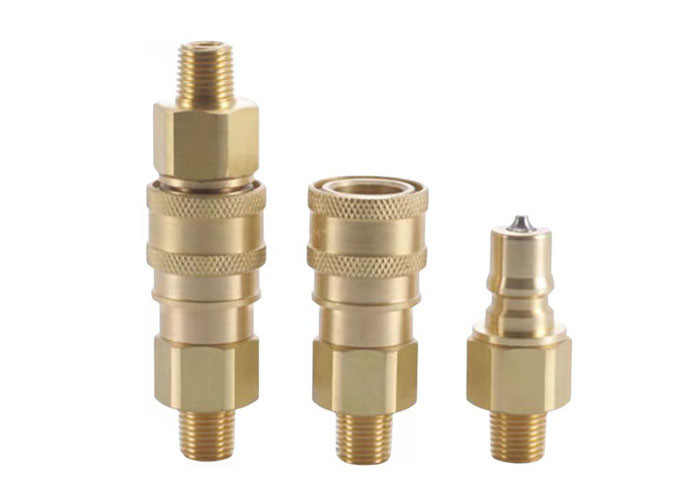

中気圧高性能気圧および水力高速結合 (BRASS)
応用: 液体アプリケーションの範囲全体で使用されますこれらのダブルシャットオフカップリングは,設備の操作または保守のために,流体転送ラインが接続され,切断する必要がありますどこにでも見つけることができます建設機器,林業機器,農業機械,石油工具,鉄鋼工場機械,および他の要求の高い水力用途に使用されます.
| 身体サイズ (in) | 4/4 | 3/8 | 1/2 | 3/4 | 1 |
| 定数圧力 (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| 定数流量 (GPM) | 3 | 6 | 12 | 28 | 50 |
| 温度範囲 | -20°Cから+120°C | ||||
| スタンダードシール材料 | NBR | ||||
特徴:
1配合されていない漏れを防ぐためにポペットバルブが利用できます.
2ポンペットバルブは,指定された作業圧内で,接続されたときに自動的に開け,流れを迅速に保つ.
3信頼性の高いボールロックメカニズムは 交配半分の結合を保ちます
4ソーセットとプラグは,固体棒のストックから精密加工されています.
5LSQ-S8シリーズはISO 7241-B規格に準拠しています.
6PARKER 60シリーズ,FASTER HNVシリーズ,AEROQUIP FD45シリーズ,HANSEN HKシリーズと互換性
性能:試験液:Oil-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa

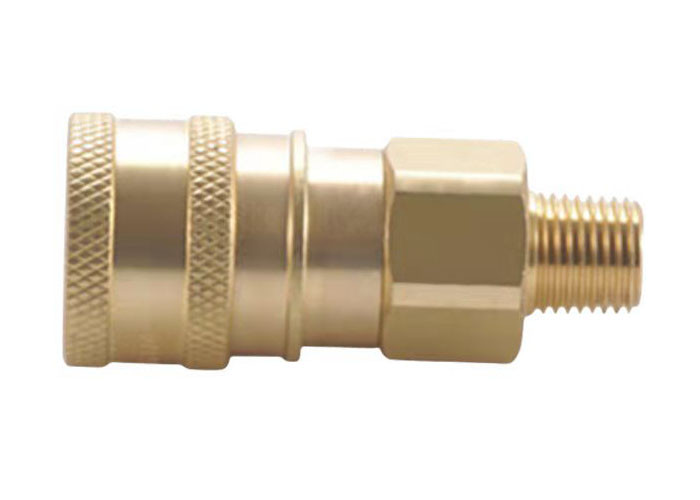

| 体の大きさ | パートナー | LS | Φ D | HS | A について | T |
| 1/4 インチ | CB-S2B-1M | 62.5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8 インチ | CB-S3B-1M | 68.5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| 半インチ | CB-S4B-1M | 77.5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 3/4 インチ | CB-S6B-1M | 93.5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 1 " | CB-S8B-1M | 98 | 64.5 | 41 | 20 | ZG1 NPT1 |
| 体の大きさ | パートナー | LP | d | C について | HP | A について | T |
| 1/4 インチ | CB-P2B-1M | 53 | 14.2 | 22.5 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8 インチ | CB-P3B-1M | 55.5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| 半インチ | CB-P4B-1M | 64.5 | 23.5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 3/4 インチ | CB-P6B-1M | 74.5 | 31.4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 1 " | CB-P8B-1M | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
