高圧回線 接続 高圧高速カップラーのためのフラッシュフェイス
応用・市場 • 水力流体移転 • 高衝動水力学 • 油田 • 鉱業
特徴

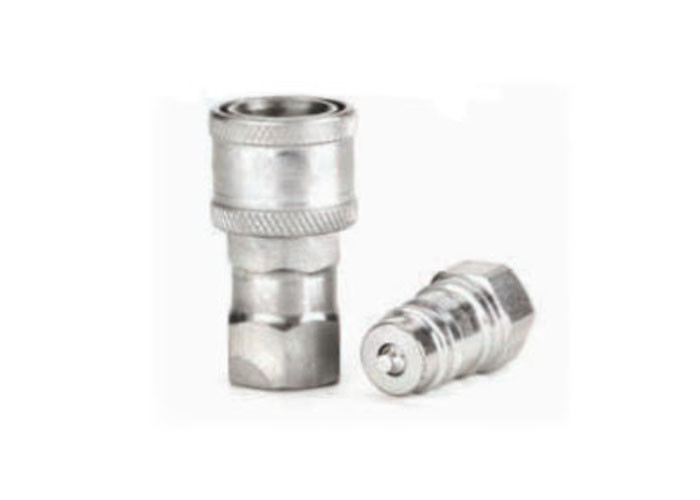

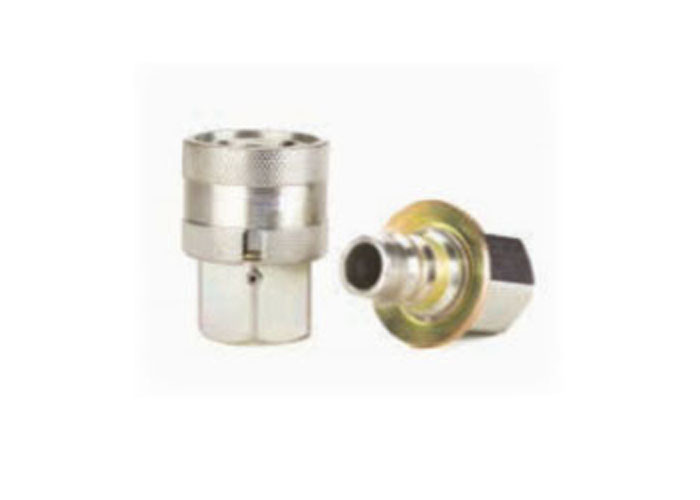

CB-2-Bシリーズ高圧スレッド・ザ・フラッシュ・フェイス・シリーズは,液圧回路の高圧および高衝動アプリケーションのために設計されています.シリーズ設計は,捕らえた残留圧力を対処しなければならない水力回路で低い接続と脱線力を提供洗面面デザインは汚染と望ましくない流体損失を制限します.このシリーズは,特定のサイズ要件に最も適合するために 1/4 〜 2 サイズで提供されています.
| 体の大きさ | パートナー | 糸 | A について | B について | HEX |
| 3/8 インチ | CB-S3S-2FN-B | 3/8 - 18 | 2.59 | 1.65 | 1.18 |
| 3/8 インチ | CB-S3S-2FN-B | 血 の 影響 | 2.79 | 1.65 | 1.06 |
| 半インチ | CB-S4S-2FN-B | 血 の 影響 | 3.06 | 1.96 | 1.42 |
| 半インチ | CB-S4S-2FN-B | 3/4-14 | 3.06 | 1.96 | 1.42 |
| 3/4 インチ | CB-S6S-2FN-B | 3/4-14 | 3.34 | 2.12 | 1.61 |
| 1 " | CB-S8S-2FN-B | 1-11 1/2 | 3.93 | 2.31 | 1.81 |
| 体の大きさ | パートナー | 糸 | C について | D | HEX |
| 3/8 インチ | CB-S3S-2FN-B | 3/8 - 18 | 3.25 | 1.49 | 1.06 |
| 3/8 インチ | CB-S3S-2FN-B | 血 の 影響 | 3.35 | 1.49 | 1.06 |
| 半インチ | CB-S4S-2FN-B | 血 の 影響 | 3.74 | 1.80 | 1.42 |
| 半インチ | CB-S4S-2FN-B | 3/4-14 | 3.83 | 1.80 | 1.42 |
| 3/4 インチ | CB-S6S-2FN-B | 3/4-14 | 3.90 | 1.96 | 1.42 |
| 1 " | CB-S8S-2FN-B | 1-11 1/2 | 4.47 | 2.16 | 1.81 |
