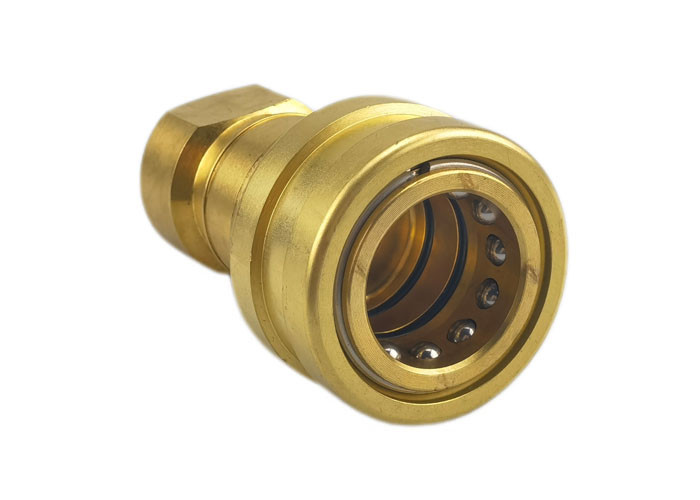

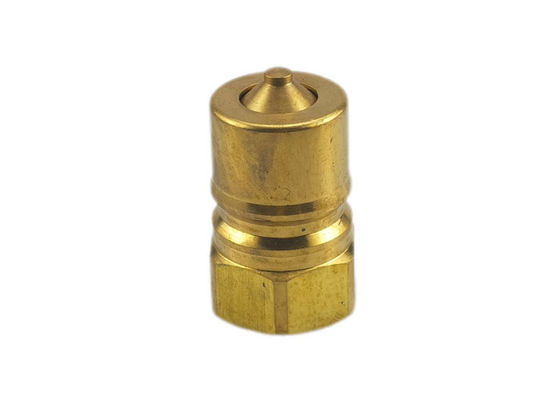

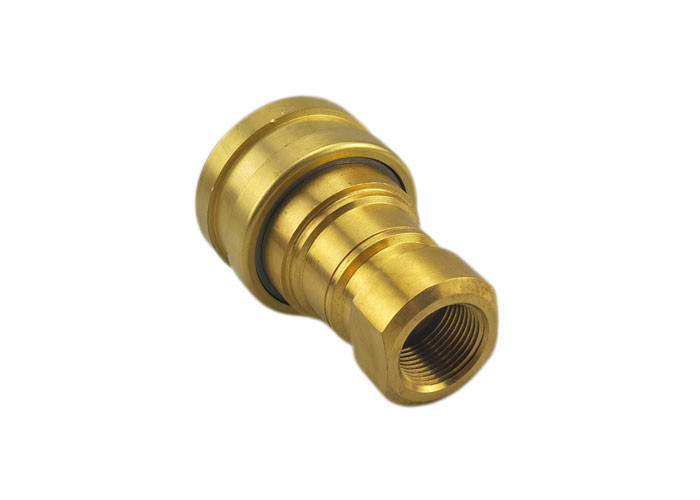

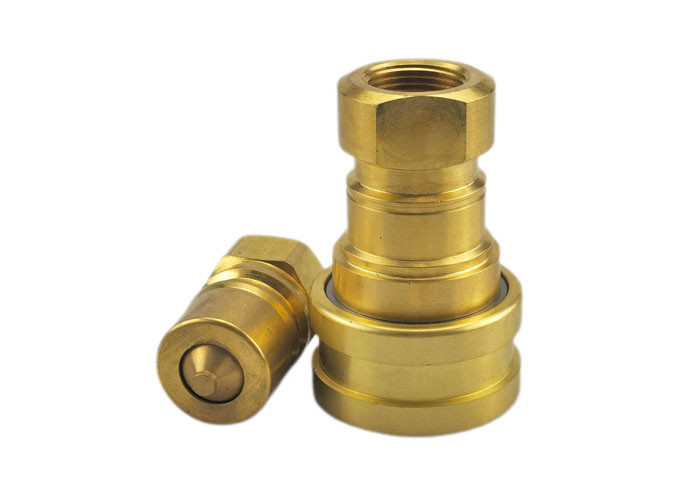

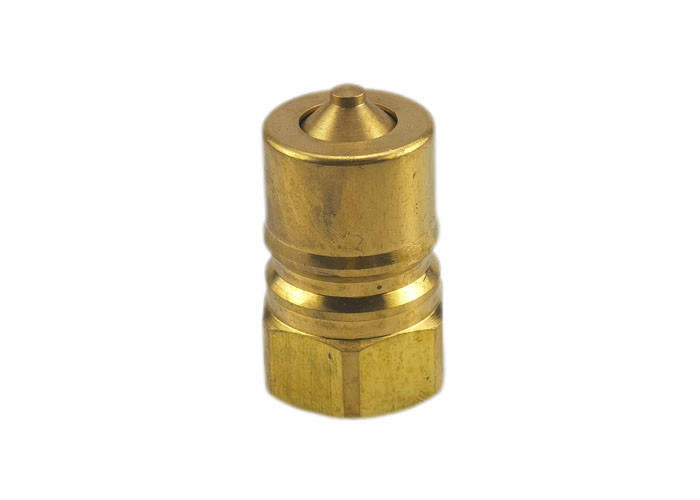

中気圧 高性能 パネウマティックと水力製のブラス・クイック・カップリング
標準材料
特徴
CB-3シリーズのクイックカプリングは,水力学的アプリケーションのスペクトル全体で使用されています.主に水力学的液体で使用されています.CB-3カプリングは,化学物質,水,蒸気,およびいくつかのガスでも使用されています.
| 体の大きさ | パートナー | 糸 | A について | B について | フラット の 横 |
| 1/8 インチ | CB-S1B-1FG | 恋愛 に つい て | 1.91 | 0.98 | 0.56 |
| 1/8 インチ | CB-S1B-1FN | 恋愛 に つい て | 1.91 | 0.98 | 0.56 |
| 1/4 インチ | CB-S2B-1FG | 血 の 影響 | 2.26 | 1.17 | 0.75 |
| 1/4 インチ | CB-S2B-1FN | 血 の 影響 | 2.26 | 1.17 | 0.75 |
| 3/8 インチ | CB-S3B-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 インチ | CB-S3B-1FN | 3/8 - 18 | 2.56 | 1.42 | 0.88 |
| 半インチ | CB-S4B-1FG | 血 の 影響 | 2.96 | 1.86 | 1.13 |
| 半インチ | CB-S4B-1FN | 血 の 影響 | 2.96 | 1.86 | 1.13 |
| 3/4 インチ | CB-S6B-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 インチ | CB-S6B-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8B-1FG | 1〜11 | 4.13 | 2.61 | 1.75 |
| 1 " | CB-S8B-1FN | 1〜11 |
4.13 | 2.61 | 1.75 |
| 体の大きさ | パートナー | 糸 | C について | D | E について | HEX |
| 1/8 インチ | CB-P1B-1FG | 恋愛 に つい て | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 インチ | CB-P1B-1FG | 恋愛 に つい て | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 インチ | CB-P2B-1FG | 血 の 影響 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 インチ | CB-P2B-1FN | 血 の 影響 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 インチ | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 インチ | CB-P3B-1FN | 3/8 - 18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 半インチ | CB-P4B-1FG | 血 の 影響 | 2.03 | 1.30 | 0.76 | 1.13 |
| 半インチ | CB-P4B-1FN | 血 の 影響 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 インチ | CB-P6B-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 インチ | CB-P6B-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8B-1FG | 1〜11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8B-1FN | 1〜11 |
2.85 | 1.88 | 0.97 | 1.63 |
