特徴

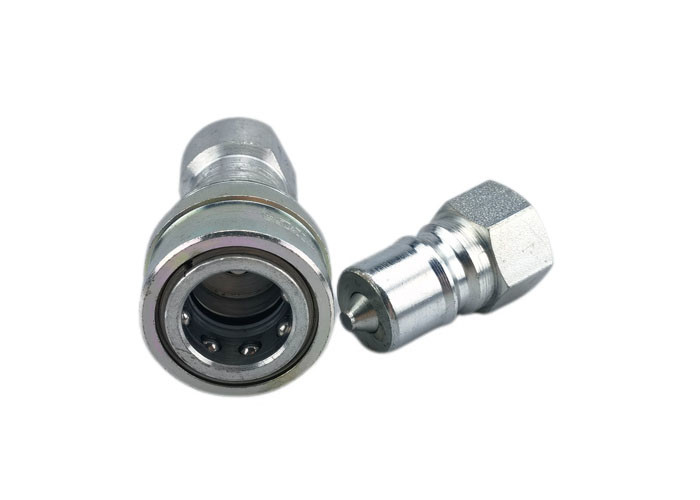

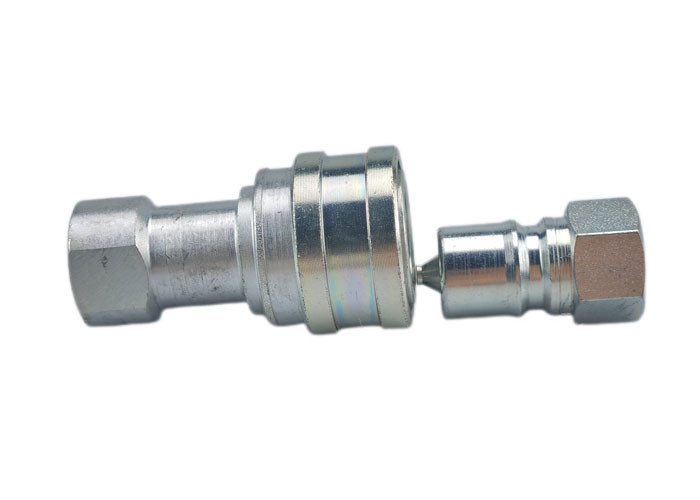

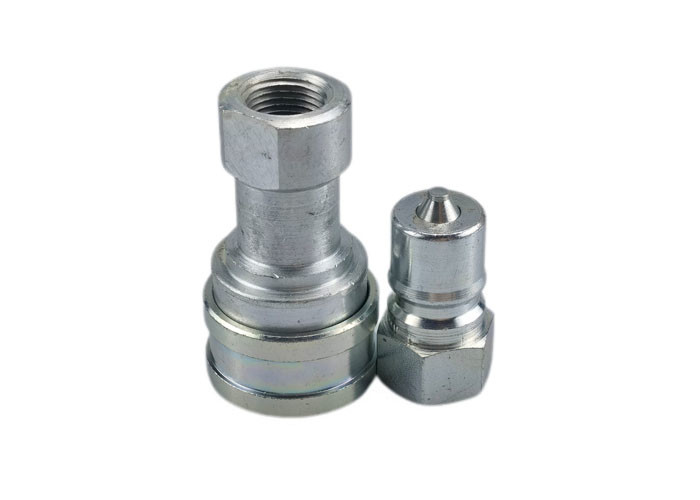

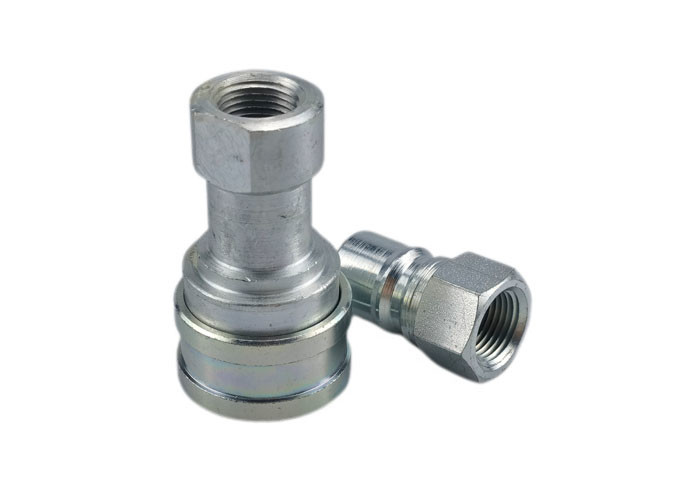

CB-4シリーズの液圧快速コップリングは主に建設機器,林業機器,液圧機械,石油機器,その他の必要な液圧アプリケーションに使用されます.
標準材料
| 体の大きさ | パートナー | 糸 | A について | B について | フラット の 横 |
| 1/8 インチ | CB-S1S-1FG | 恋愛 に つい て | 1.91 | 0.98 | 0.56 |
| 1/8 インチ | CB-S1S-1FN | 恋愛 に つい て | 1.91 | 0.98 | 0.56 |
| 1/4 インチ | CB-S2S-1FG | 血 の 影響 | 2.26 | 1.17 | 0.75 |
| 1/4 インチ | CB-S2S-1FN | 血 の 影響 | 2.26 | 1.17 | 0.75 |
| 3/8 インチ | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 インチ | CB-S3S-1FN | 3/8 - 18 | 2.56 | 1.42 | 0.88 |
| 半インチ | CB-S4S-1FG | 血 の 影響 | 2.96 | 1.86 | 1.13 |
| 半インチ | CB-S4S-1FN | 血 の 影響 | 2.96 | 1.86 | 1.13 |
| 3/4 インチ | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 インチ | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8S-1FG | 1〜11 | 4.13 | 2.61 | 1.75 |
| 1 " | CB-S8S-1FN | 1〜11 | 4.13 | 2.61 | 1.75 |
| 体の大きさ | パートナー | 糸 | C について | D | E について | HEX |
| 1/8 インチ | CB-P1S-1FG | 恋愛 に つい て | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 インチ | CB-P1S-1FG | 恋愛 に つい て | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4 インチ | CB-P2S-1FG | 血 の 影響 | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4 インチ | CB-P2S-1FN | 血 の 影響 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 インチ | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 インチ | CB-P3S-1FN | 3/8 - 18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 半インチ | CB-P4S-1FG | 血 の 影響 | 2.03 | 1.30 | 0.76 | 1.13 |
| 半インチ | CB-P4S-1FN | 血 の 影響 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 インチ | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 インチ | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8S-1FG | 1〜11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8S-1FN | 1〜11 | 2.85 | 1.88 | 0.97 | 1.63 |
