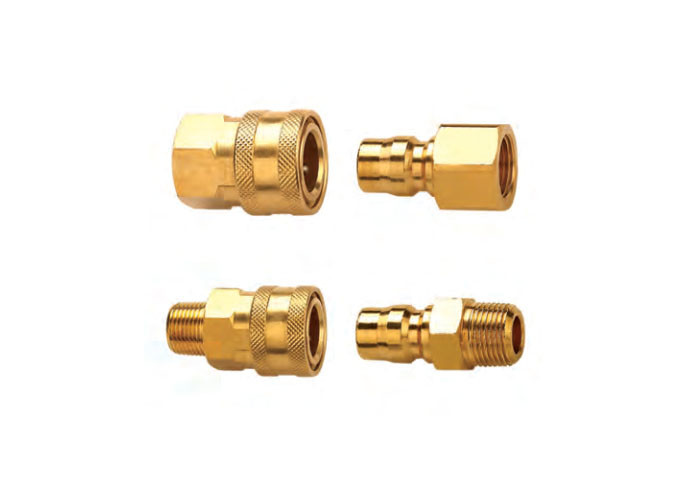

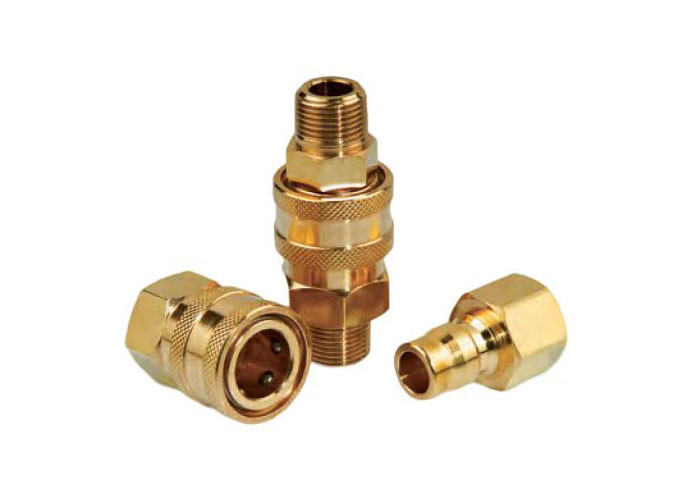

最大流量における応用 日本型水力製 銅製の高速結合
適用: シリーズは,最大流量が必要とするアプリケーションのための非バルス式コップリングです.オープン・ボールは,あらゆる高速結合設計の中で最低の圧力低下をもたらし,高圧水と蒸気洗浄機などのアプリケーションに最適です.カーペットクリーナーや模具冷却液の線など,多くの非バルブ用アプリケーションです.
仕様:
| 身体サイズ (in) | 1/8 | 4/4 | 3/8 | 1/2 |
| 平均圧力 (PSI) | ||||
| ブラス Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| 定数流量 (GPM) | 3 | 6 | 12 | 12 |
| 温度範囲 (ステッドシール) | -20°Cから+120°C | |||
特徴:
1半径にバルブがない滑らかで開いた穴は,最小限の圧力低下を提供し,同じ線が1つ以上のメディアに使用されるアプリケーションで簡単に固定することができます.
2カップラーとニップルは固体バーストストックから加工され,耐久性のある高品質のカップリングを提供します.
3乳首は銅と304ステンレス鋼で標準製品材料として提供されています.
4乳首は304ステンレス鋼,銅で手に入る
5このコップリングは,他の製造者が作る類似のコップリングと次元的にも機能的にも互換できるので,交換式コップリングである.
6. NITTO TSPシリーズと互換性がある.
| 第9部分 | LS | ¢ D | HEX1 | A について | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| 第9部分 | LS | ¢ D | HEX1 | A について | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| 第9部分 | LP | C について | HEX2 | A について | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| 第9部分 | LP | C について | HEX1 | A について | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
