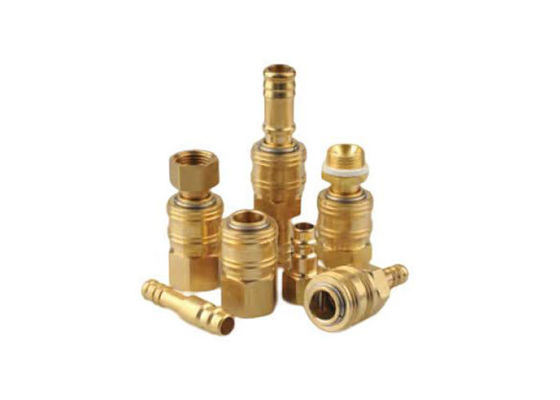

単手型と半自動型 ヨーロッパの標準型 青銅型速配合器
密閉型 肺動速コップリング (ブラス)
→ 特徴: 正確な直径 7.6mm,ヨーロッパ標準.
→ メリット:単手操作,鋼閥ロックシステム
→ 適用:気力工具,自動車,機械機器
→交換可能:CEJN 320シリーズ,Rectus 25KAおよび26KAシリーズ
→ 労働圧力:1.6Mpa
→ 作業温度:−20°Cから+120°C
| 第9部分 | LS | D | HEX1 | A について | T | d |
| CB-26-02SM | 42 | 24.8 | 22 | 9 | G 1/4 | Φ 78 |
| CB-26-03SM | 42 | 24.8 | 22 | 9 | G 3/8 | Φ 10 |
| CB-26-04SM | 45 | 24.8 | 22 | 12 | G1/2 | Φ 10 |
| 第9部分 | LP | C について | HEX2 | A について | T | d |
| CB-26-02PM | 33 | 20 | 17 | 9 | G 1/4 | Φ 78 |
| CB-26-03PM | 33 | 20 | 19 | 9 | G 3/8 | Φ 78 |
| CB-26-04PM | 38 | 20 | 24 | 12 | G1/2 | Φ 78 |
| 第9部分 | LP | C について | HEX2 | A について | T | d |
| CB-26-02SF | 41.2 | 24.8 | 22 | 10 | G 1/4 | Φ 10 |
| CB-26-03SF | 41.2 | 24.8 | 22 | 10 | G 3/8 | Φ 10 |
| CB-26-04SF | 44.2 | 24.8 | 24 | 12 | G1/2 | Φ 10 |
| 第9部分 | LP | C について | HEX2 | A について | T | d |
| CB-26-02PF | 33 | 20 | 17 | 9 | G 1/4 | Φ 78 |
| CB-26-03PF | 32 | 20 | 19 | 9 | G 3/8 | Φ 78 |
| CB-26-04PF | 35 | 20 | 24 | 12 | G1/2 | Φ 78 |
| 第9部分 | LS | D | HEX1 | A について | T | d |
| CB-26-02SH | 58 | 24.8 | 21 | 25 | 7.5 | Φ 4 |
| CB-26-02SH | 58 | 24.8 | 21 | 25 | 9.5 | Φ 6 |
| CB-26-03SH | 58 | 24.8 | 21 | 25 | 11.5 | Φ 78 |
| CB-26-04SH | 58 | 24.8 | 21 | 25 | 14.5 | Φ 10 |
| 第9部分 | LS | D | CP | A について | T | d |
| CB-26-02PH | 48 | 20 | 12 | 25 | 7.5 | Φ 78 |
| CB-26-02PH | 48 | 20 | 12 | 25 | 9.5 | Φ 78 |
| CB-26-03PH | 48 | 20 | 12 | 25 | 11.5 | Φ 78 |
| CB-26-04PH | 48 | 20 | 15 | 25 | 14.5 | Φ 78 |
