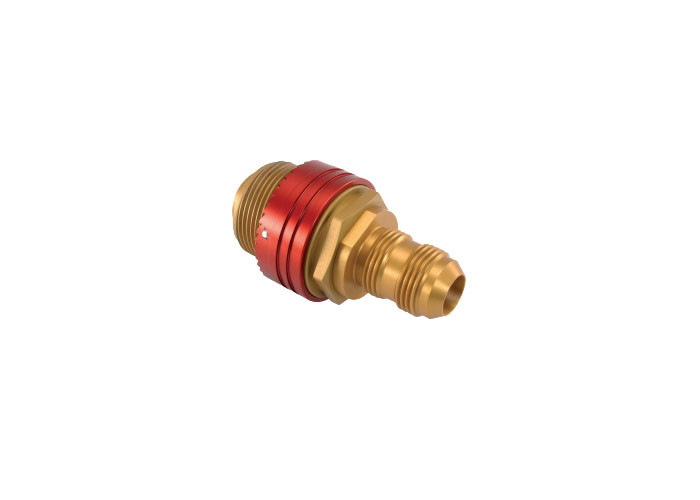

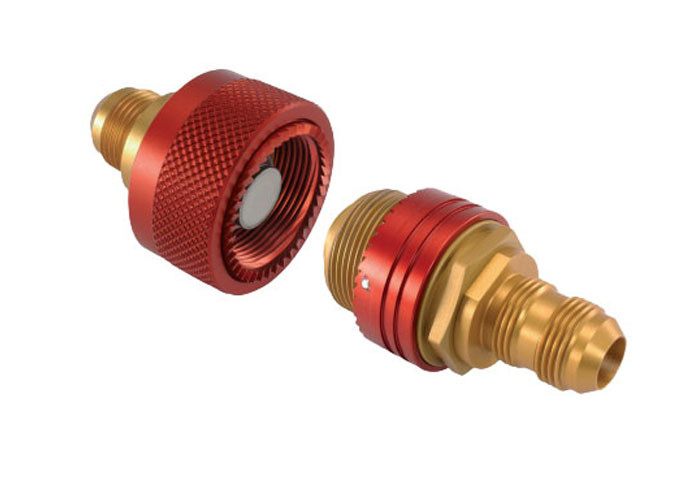

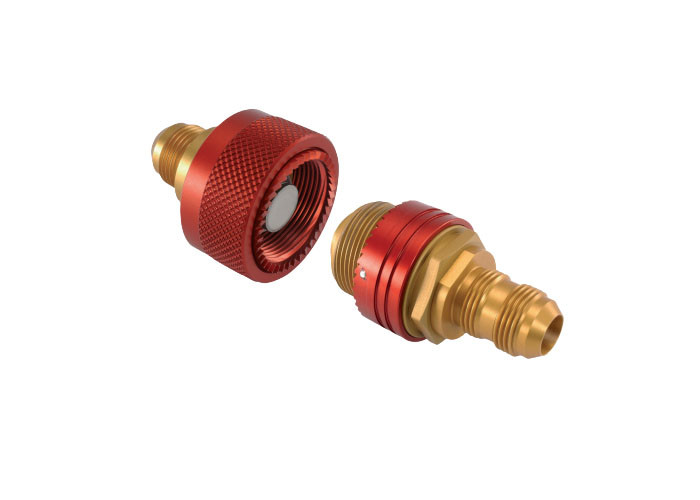

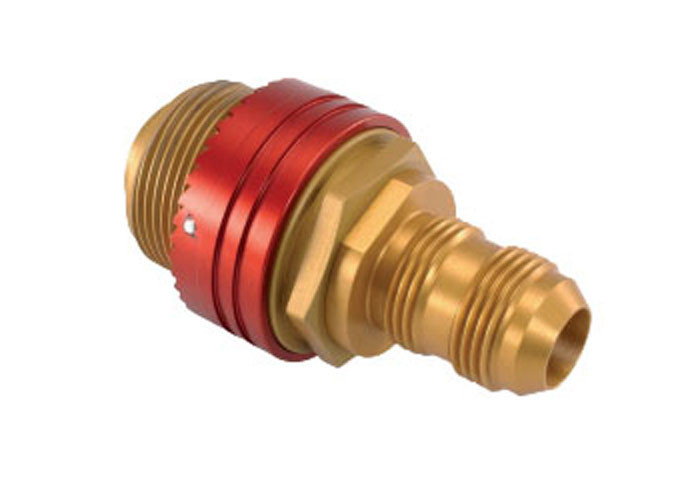

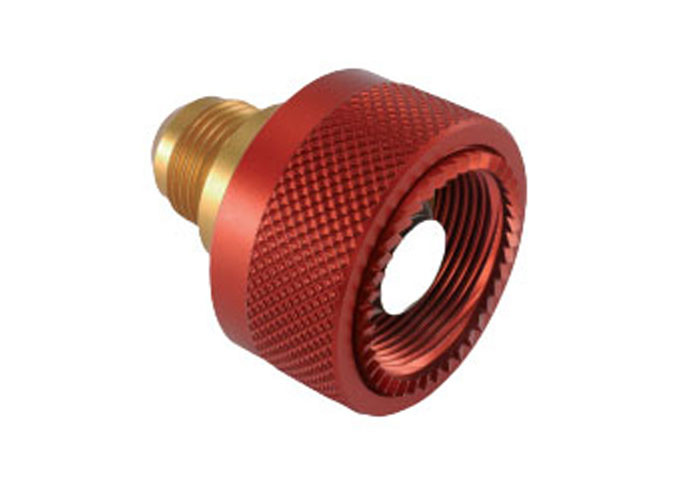

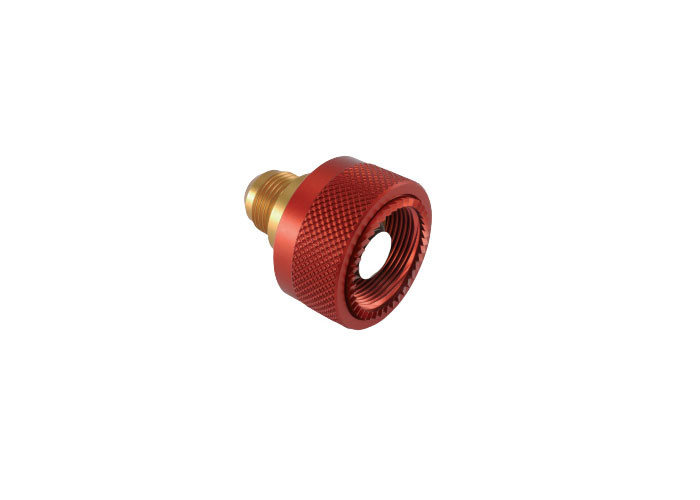

航空産業における用途 男型スレッドコップリング スレッドクイックコネクト
CB-5シリーズのコップリングは,名直径が25mmを超えない.それらは,欧州圧力装置指令 97/23 (EC) の第3条3項に基づいて設計および製造されています.
申請
主に航空産業向けに設計されたこのコップリングは,テストベンチと特定の航空機の水力システムとの接続を可能にします.また,安全性要求が要求されている場合でも,同じくらい有用です..
標準材料
特徴
| 体の大きさ | パートナー | A について | B について | C について | HEX |
| 1/4 インチ | CB-S2B-5MU-E | 41 | 39 | 14 | 14 |
| 3/4 インチ | CB-S6B-5MU-E | 49 | 60 | 22 | 33 |
| 1 " | CB-S8L-5MU-E | 79 | 70 | 23 | 48 |
| "1/2 | CB-S10B-5MU-E | 91 | 80 | 28 | 54 |
| 体の大きさ | パートナー | D | E について | F について | HEX |
| 1/4 インチ | CB-P2B-5MU-E | 35 | 25 | 14 | 29 |
| 3/4 インチ | CB-P6B-5MU-E | 61 | 41 | 36 | 41 |
| 1 " | CB-P8L-5MU-E | 73 | 60 | 23 | 54 |
| "1/2 | CB-P10B-5MU-E | 81 | 70 | 28 | 70 |
