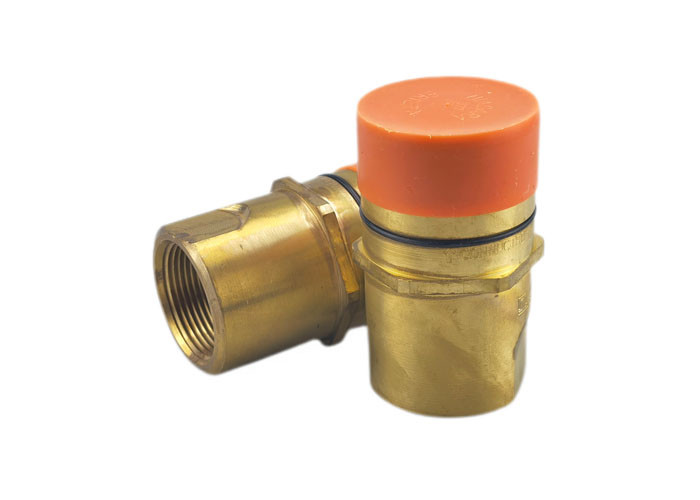

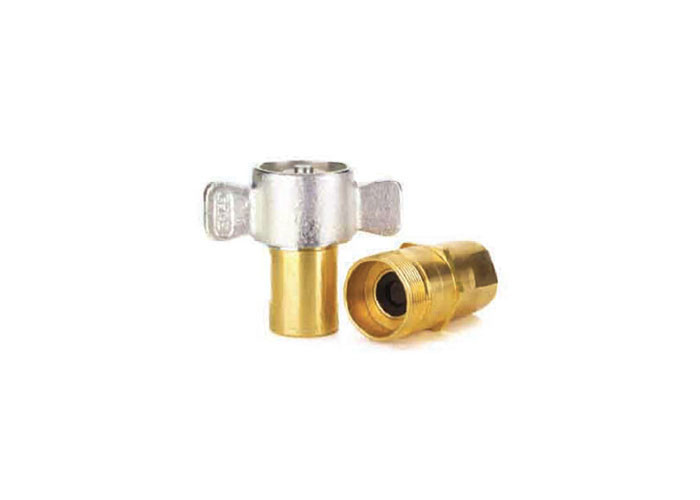

HANSEN 96シリーズと互換性 Brass スレッドタイプ液圧快速結合
CB-5シリーズのコップリングは,名直径が25mmを超えない.それらは,欧州圧力装置指令 97/23 (EC) の第3条3項に基づいて設計および製造されています.
申請
低流体損失 (平面バルブ) を伴う圧力の下での接続または解離を必要とするアプリケーション
標準材料
特徴
| 体の大きさ | パートナー | 糸 | A について | B について | HEX |
| 3/4 インチ | CB-S6B-5FN-A | 3/4-14 | 79 | 103 | 29,2 |
| 1 " | CB-S8B-5FN-A | 1-11 1/2 | 96 | 113 | 36,6 |
| """/4 | CB-S10B-5FN-A | 1 - 1 / 4 | 101 | 132 | 45,2 |
| 体の大きさ | パートナー | 糸 | C について | D | HEX |
| 3/4 インチ | CB-P6B-5FN-A | 3/4-14 | 79 | 38 | 33,3 |
| 1 " | CB-P8B-5FN-A | 1-11 1/2 | 90 | 47,5 | 39,6 |
| """/4 | CB-P10B-5FN-A | 1 - 1 / 4 | 94 | 53,8 | 47,8 |
