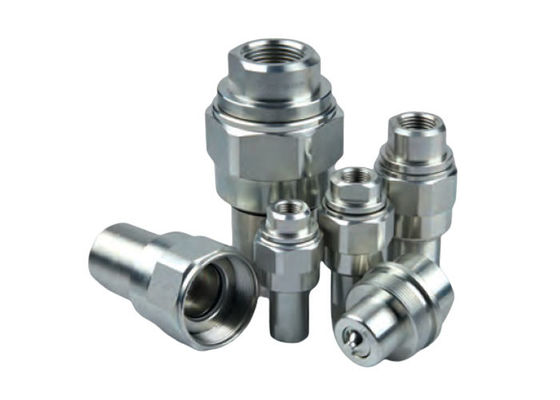

KZE-BA スレッドロック型液圧快速結合
申請
移動機器,農業機械,汎用工業機器
特徴:
高流量とインパルスの圧力の損傷を抵抗できる 優れたパフォーマンスを提供する
耐久性のために鋼筋の棒材から加工した
KZE-BAシリーズは,スレッド付き袖ロックメカニズムを使用し,乳首にマッチする男性糸をマッチします.両半分は接続を形成するために手動でスレッドする必要があります.
新型クロム塗装により 高い防腐性能が 得られます
GROMELLE 6000 シリーズと HOLMBURY TGW シリーズと FARTER VVS シリーズと互換性があります.
| 身体サイズ (in) | 4/4 | 3/8 | 1/2 | 3/4 | 1 |
| 定数圧力 (PSI) | 10000 | 10000 | 10000 | 8500 | 6000 |
| 定数流量 (GPM) | 3 | 6 | 12 | 28 | 50 |
| 温度範囲 | -20°Cから+120°C | ||||
| シール材料 | NBR | ||||
| 第9部分 | LS | D | HEX1 | A について | T |
| CB-S2S-BA | 58.9 | S32六角 | S19対边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | S36六角 | S22対边 | 16 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | S39六角 | S27対边 | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | S50六角 | S35対边 | 20.5 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | S65六角 | S41対边 | 20.5 | G1 NPT1 |
| 第9部分 | LP | C について | HEX2 | A について | T |
| CB-P2S-BA | 36 | 12.5 | S19対边 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 40.5 | 16 | S22対边 | 16 | G3/8 NPT3/8 |
| CB-P4S-BA | 49 | 17 | S27対边 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 56 | 19 | S35対边 | 20.5 | G3/4 NPT3/4 |
| CB-P8S-BA | 66 | 22 | S41対边 | 20.5 | G1 NPT1 |
