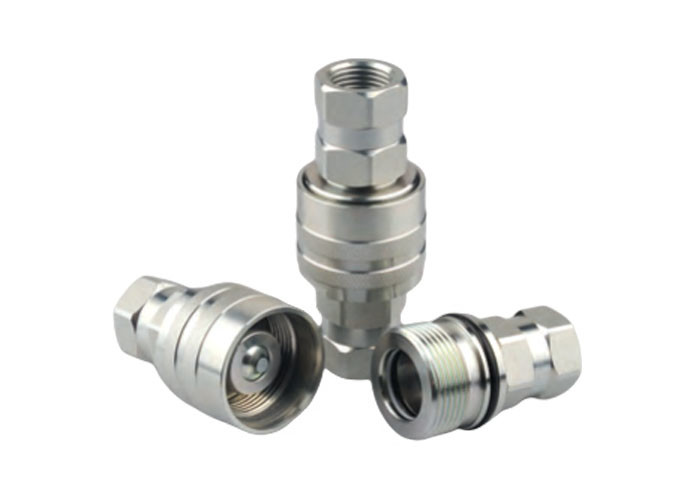

バルブ付きソケット バルブ付きプラグ CVV スレッドロック型液圧快速結合
申請
CVVシリーズは,設備 (掘削機),車両,水力装置,掘削機に広く使用されています.
仕様:
| 身体サイズ (in) | 4/4 | 3/8 | 1/2 | 3/4 | 1 |
| 定数圧力 (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| 定数流量 (GPM) | 3 | 6 | 12 | 28 | 50 |
| 温度範囲 (STDシール) | -20°Cから+120°C | ||||
| スタンダードシール材料 | NBR | ||||
特徴:
1高流量やインパルス圧力による損傷に耐えるため 性能が向上します
2耐久性のために固体鋼棒から加工されています.
3CVVシリーズは,スローリングスリーブロックメカニズムを使用し,カップラーにマッチする男性スローリングをマッチします. 両半は接続から手動でスローリングする必要があります.
4新しいクロム塗装により 高い防腐性能を備えています
5ロープのバルブ保持器は,バルブを正面に並べることを保証するバルブストップを提供します.
6FASTER CVVシリーズ STCCHI VDシリーズと互換性があります.
| 第9部分 | LS | D | HEX1 | HEX3 | A について | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30対边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30対边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36対边 | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41対边 | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51対边 | 24.5 | G1 NPT1 |
| 第9部分 | LP | d | HEX2 | A について | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
