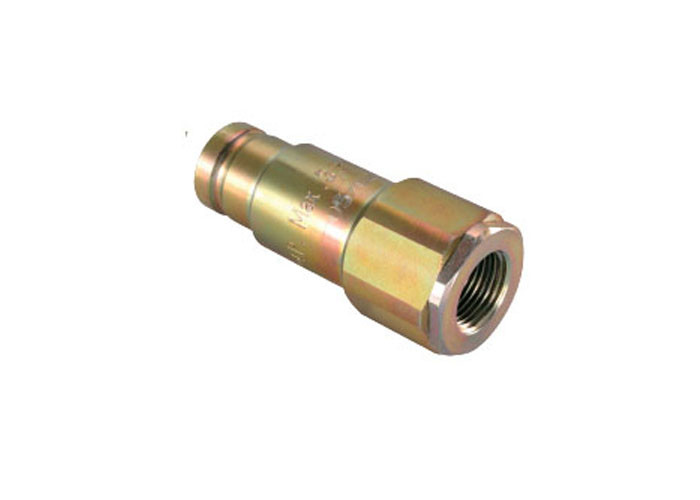

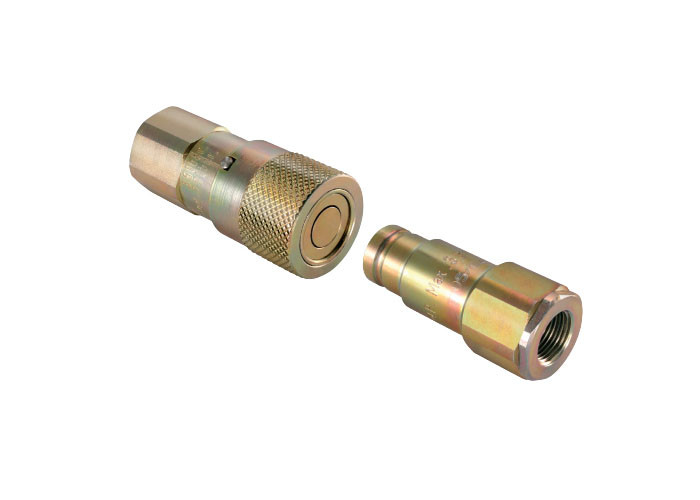

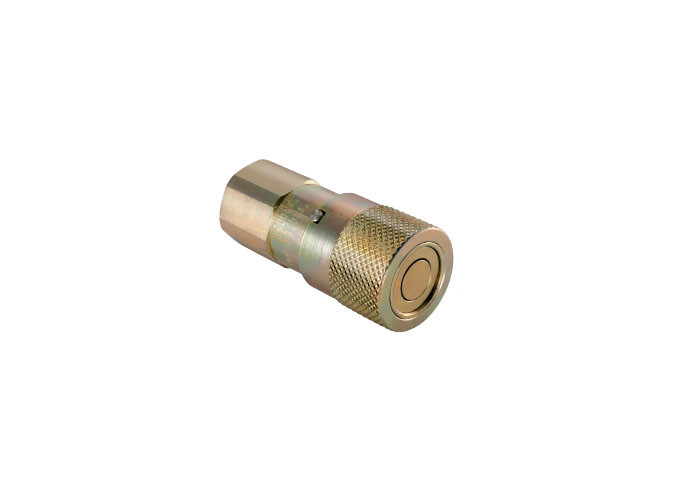

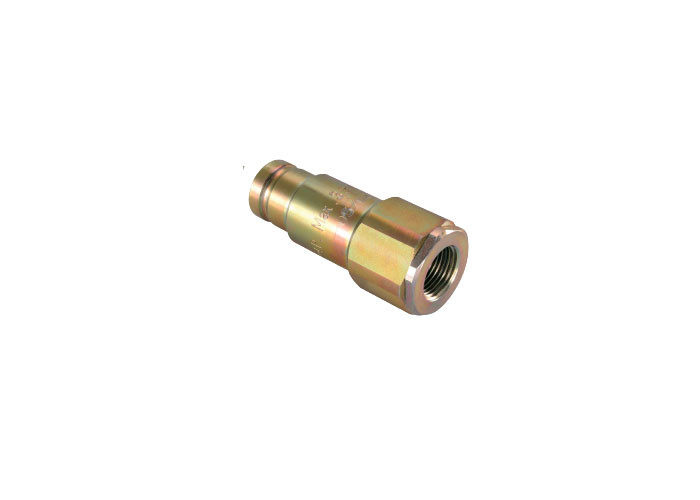

G1/2 ハンセン QA29000 シリーズ フラットフェイスカップリング,フラットフェイスハイドロリック迅速カップラーと互換性
CB-6-Aシリーズは,建設,鉄道整備,鉱山産業における液圧ツールの迅速な交換に使用されています.清掃 の 容易 な 特性 に よっ て,この よう な 敵対 的 な 環境 で 使う こと が 理想 的 です接続後回転するスリーブによるスリーブロックメカニズムは,接続が地面に沿って引っ張られるときの偶然の脱線を防止します.スリーブメカニズムは,汚れが内部メカニズムに入ることを防止し,接続または脱線中に誤った操作を避けるように設計されています..
CB-6-Aシリーズのコップルは,平面型ドライブレイクまたは最小流出液圧コップルである.ボディサイズは1/4",3/8",3/4"および1"である.
申請
標準材料
特徴
| 体の大きさ | パートナー | 糸 | A について | B について | HEX |
| 1/4 インチ | CB-S2S-6FN-A | 血 の 影響 | 2.07 | 1.06 | 0.91 |
| 1/4 インチ | CB-S2S-6FG-A | 血 の 影響 | 2.07 | 1.06 | 0.91 |
| 3/8 インチ | CB-S3S-6FN-A | 3/8 - 18 | 2.81 | 1.26 | 1.06 |
| 3/8 インチ | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 半インチ | CB-S4S-6FN-A | 血 の 影響 | 2.81 | 1.26 | 1.06 |
| 半インチ | CB-S4S-6FG-A | 血 の 影響 | 2.81 | 1.26 | 1.06 |
| 3/4 インチ | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 インチ | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1 " | CB-S8S-6FN-A | 1〜11 | 3.29 | 1.89 | 1.81 |
| 1 " | CB-S8S-6FG-A | 1〜11 | 3.29 | 1.89 | 1.81 |
| 体の大きさ | パートナー | 糸 | C について | D | E について | HEX |
| 1/4 インチ | CB-P2S-6FN-A | 血 の 影響 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4 インチ | CB-P2S-6FG-A | 血 の 影響 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8 インチ | CB-P3S-6FN-A | 3/8 - 18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8 インチ | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 半インチ | CB-P4S-6FN-A | 血 の 影響 | 2.76 | 1.30 | 2.15 | 1.18 |
| 半インチ | CB-P4S-6FG-A | 血 の 影響 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 インチ | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 インチ | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1 " | CB-P8S-6FN-A | 1〜11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1 " | CB-P8S-6FG-A | 1〜11 | 3.21 | 1.97 | 2.38 | 1.81 |
