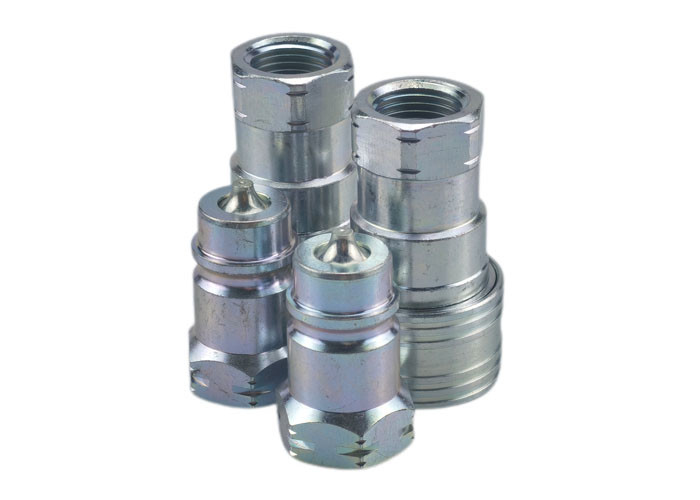

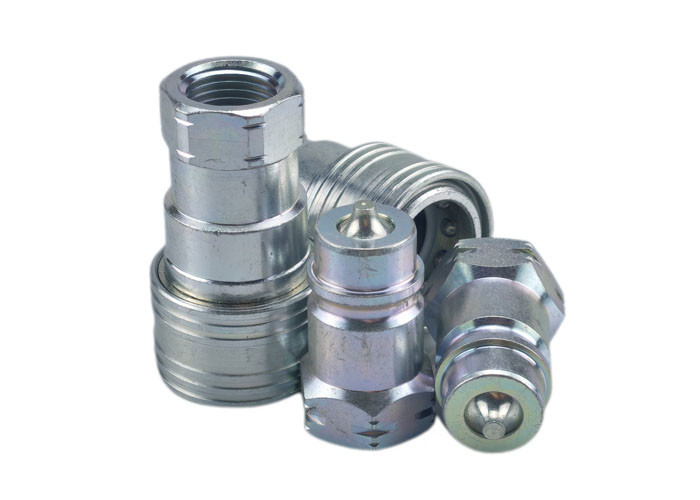

3/8 インチISO7241A ハンセン15000シリーズ 急速結合器との交換
特徴
CB-10シリーズのクイックカプリングは,ISO 7241Aシリーズの寸法要件を満たす汎用水力および流体転送カプリングである.ボディサイズは1/4",3/8",1/2",3/4"および1"である..
標準材料
| 身体の大きさ | 定数圧力 (PSI) | 定数圧力 (BAR) | スタンダードシール材料 |
| 1/4 インチ | 4568 | 315 | NBR |
| 3/8 インチ | 4568 | 315 | |
| 半インチ | 3625 | 250 | |
| 3/4 インチ | 3625 | 250 | |
| 1 " | 2900 | 200 |
| 体の大きさ | パートナー | 糸 | A について | B について | フラット の 横 |
| 1/4 インチ | CB-S2S-10FN | 血 の 影響 | 1.89 | 0.98 | 0.75 |
| 1/4 インチ | CB-S2S-10FG | 血 の 影響 | 1.89 | 0.98 | 0.75 |
| 3/8 インチ | CB-S3S-10FN | 3/8 - 18 | 2.21 | 1.18 | 0.91 |
| 3/8 インチ | CB-S3S-10FG | 3/8-19 | 2.21 | 1.18 | 0.91 |
| 半インチ | CB-S4S-10FN | 血 の 影響 | 2.64 | 1.49 | 1.06 |
| 半インチ | CB-S4S-10FG | 血 の 影響 | 2.64 | 1.49 | 1.06 |
| 3/4 インチ | CB-S6S-10FN | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 3/4 インチ | CB-S6S-10FG | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 1 " | CB-S8S-10FN | 1〜11 | 3.86 | 2.08 | 1.62 |
| 1 " | CB-S8S-10FG | 1〜11 | 3.86 | 2.08 | 1.62 |
| 体の大きさ | パートナー | 糸 | C について | D | E について | HEX |
| 1/4 インチ | CB-P2S-10FN | 血 の 影響 | 1.41 | 0.86 | 0.80 | 0.75 |
| 1/4 インチ | CB-P2S-10FG | 血 の 影響 | 1.41 | 0.86 | 0.80 | 0.75 |
| 3/8 インチ | CB-P3S-10FN | 3/8 - 18 | 1.63 | 1.04 | 0.79 | 0.91 |
| 3/8 インチ | CB-P3S-10FG | 3/8-19 | 1.63 | 1.04 | 0.79 | 0.91 |
| 半インチ | CB-P4S-10FN | 血 の 影響 | 1.92 | 1.22 | 0.92 | 1.06 |
| 半インチ | CB-P4S-10FG | 血 の 影響 | 1.92 | 1.22 | 0.92 | 1.06 |
| 3/4 インチ | CB-P6S-10FN | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 |
| 3/4 インチ | CB-P6S-10FG | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 |
| 1 " | CB-P8S-10FN | 1〜11 | 2.83 | 1.85 | 1.19 | 1.62 |
| 1 " | CB-P8S-10FG | 1〜11 | 2.83 | 1.85 | 1.19 | 1.62 |
