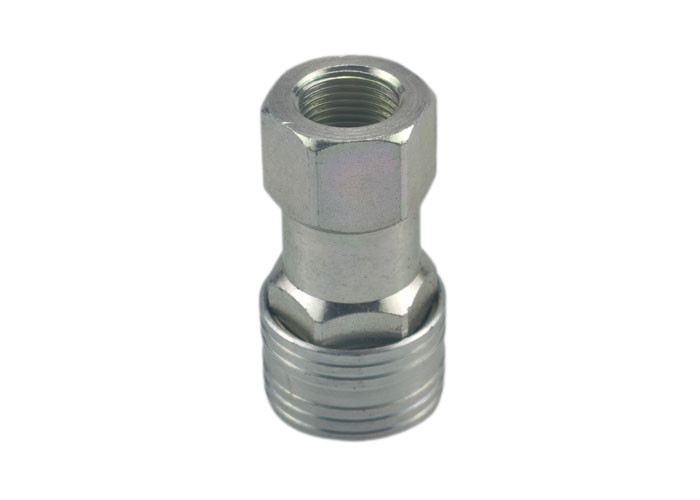

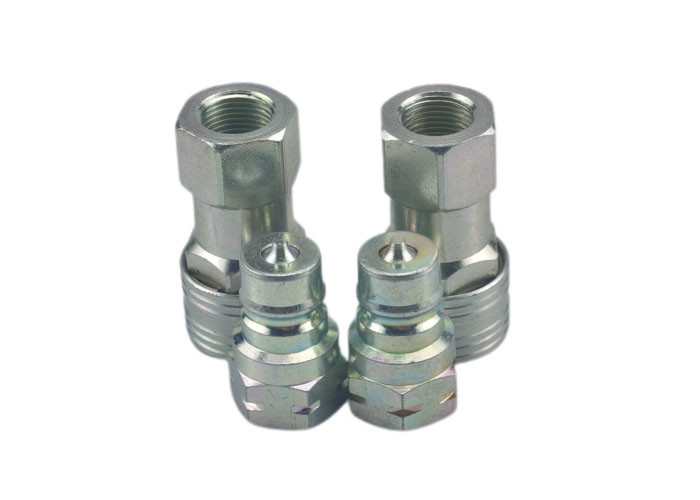

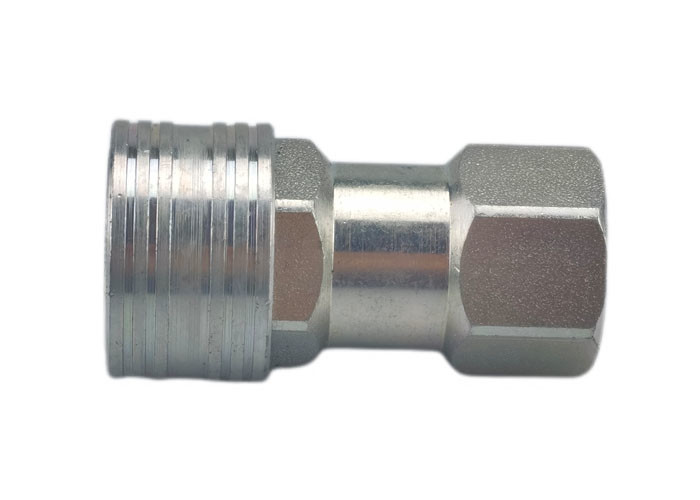

316不?? 鋼 密閉式 液圧式 快速コップリング
標準材料
特徴
CB-10シリーズのクイックカプリングは,ISO 7241Aシリーズの寸法要件を満たす汎用水力および流体転送カプリングである.ボディサイズは1/4",3/8",1/2",3/4"および1"である..建設機器,林業機器,農業機械,石油工具,石油機器,鉄鋼工場機械,その他の要求の高い水力装置に使用する.
| 体の大きさ | パートナー | 糸 | A について | B について | フラット の 横 |
| 1/4 インチ | CB-S2L-10FN/CB-S2M-10FN | 血 の 影響 | 1.89 | 0.98 | 0.75 |
| 1/4 インチ | CB-S2L-10FG/CB-S2M-10FG | 血 の 影響 | 1.89 | 0.98 | 0.75 |
| 3/8 インチ | CB-S3L-10FN/CB-S3M-10FN | 3/8 - 18 | 2.21 | 1.18 | 0.91 |
| 3/8 インチ | CB-S3L-10FG/CB-S3M-10FG | 3/8-19 | 2.21 | 1.18 | 0.91 |
| 半インチ | CB-S4L-10FN/CB-S4M-10FN | 血 の 影響 | 2.64 | 1.49 | 1.06 |
| 半インチ | CB-S4L-10FG/CB-S4M-10FG | 血 の 影響 | 2.64 | 1.49 | 1.06 |
| 3/4 インチ | CB-S6L-10FN/CB-S6M-10FN | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 3/4 インチ | CB-S6L-10FG/CB-S6M-10FG | 3/4-14 | 3.25 | 1.88 | 1.38 |
| 1 " | CB-S8L-10FN/CB-S8M-10FN | 1〜11 | 3.86 | 2.08 | 1.62 |
| 1 " | CB-S8L-10FG/CB-S8M-10FG | 1〜11 | 3.86 | 2.08 | 1.62 |
| 体の大きさ | パートナー | 糸 | C について | D | E について | HEX | |
| 1/4 インチ | CB-P2L-10FN/CB-P2M-10FN | 血 の 影響 | 1.41 | 0.86 | 0.80 | 0.75 | |
| 1/4 インチ | CB-P2L-10FG/CB-P2M-10FG | 血 の 影響 | 1.41 | 0.86 | 0.80 | 0.75 | |
| 3/8 インチ | CB-P3L-10FN/CB-P3M-10FN | 3/8 - 18 | 1.63 | 1.04 | 0.79 | 0.91 | |
| 3/8 インチ | CB-P3L-10FG/CB-P3M-10FG | 3/8-19 | 1.63 | 1.04 | 0.79 | 0.91 | |
| 半インチ | CB-P4L-10FN/CB-P4M-10FN | 血 の 影響 | 1.92 | 1.22 | 0.92 | 1.06 | |
| 半インチ | CB-P4L-10FG/CB-P4M-10FG 試料を投与する | 血 の 影響 | 1.92 | 1.22 | 0.92 | 1.06 | |
| 3/4 インチ | CB-P6L-10FN/CB-P6M-10FN | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 | |
| 3/4 インチ | CB-P6L-10FG/CB-P6M-10FG 試験用 | 3/4-14 | 2.42 | 1.58 | 1.09 | 1.38 | |
| 1 " | CB-P8L-10FN/CB-P8M-10FN | 1〜11 | 2.83 | 1.85 | 1.19 | 1.62 | |
| 1 " | CB-P8L-10FG/CB-P8M-10FG | 1〜11 | 2.83 | 1.85 | 1.19 | 1.62 | |
