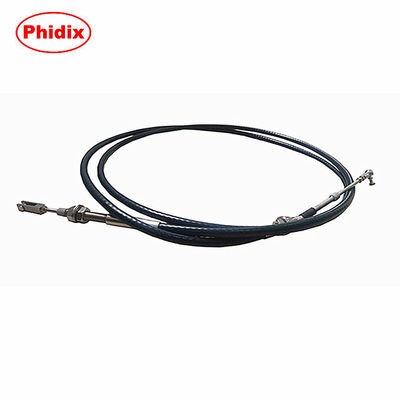

Name: VLD,LD,MD,HD デューティクラス 低反響とカスタマイズ可能
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: カスタマイズ
Price: 500.00 USD
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

Serise: Push-Pull Standard Industrial Control Cable Assembly

Material: Stainless Steel Or Carbon Steel

Size: VLD, LD, MD, HD

Feature: -65°F — 230°F

Length: Can Be Customized

Common Applications: Automotive/Aerospace/Marine/Construction/Mining Equipment

Cable Color: Black, Green Or Grey

Min Bend Radius: 2",3",5",6"

ハイライト:

押す引く引き継ぎケーブル

押す引っ張るスロットルケーブル

基本情報

起源の場所: 中国

ブランド名: Phidix

証明: IATF16949

モデル番号: カスタマイズ

ドキュメント: Push-Pull_Standard_Industri...al.pdf

お支払配送条件

パッケージの詳細: カートンか木製のケース

受渡し時間: 7~40 営業日

支払条件: L/C,D/A,D/P,T/T

供給の能力: 888枚/月あたり

ギャラリー

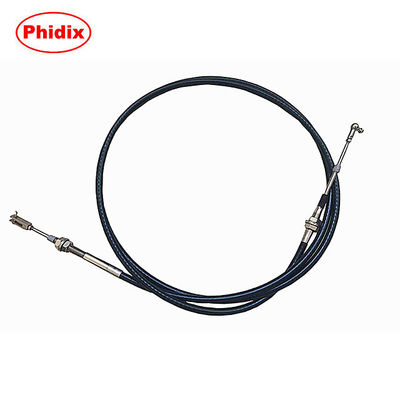

VLD,LD,MD,HD デューティクラス低反響とカスタマイズ可能

製品の説明

プッシュ・プル標準制御ケーブル組立てブリストウ / ユーティリティ / 低摩擦 / EXT オプション

任務クラス間の精度の線形運動

このページでは,構造型,性能パラメータ,アプリケーション例,輸入/国内オプションを含む,Push-Pull標準制御ケーブルシリーズの完全な技術概要を提供します.

このプッシュ・プル制御ケーブルシリーズは,機械システムで遠隔で正確な線形運動を伝達するように設計されています.その構造は,ガソリン制御,PTO/4WDの関与,リモート断路,トランスミッションの操作,耐久性やスムーズな操作が不可欠である場合.

製品ラインには4つの構造オプションが含まれる. ブリストー,ユーティリティ,低摩擦EXT,低摩擦,それぞれ効率,柔軟性,構造的整合性の異なる組み合わせのために設計されています.輸入 (緑色) と国内 (黒色,灰色,緑色) の両バージョンが提供されており,完全な互換性と一貫した内部仕様があります.

構造比較: 正しい構成を選ぶ

4つの構造型は,モーション制御業界で広く使用され,Cablecraft スタイルの標準と一般的に関連付けられている建設原則に従います.それぞれは異なるコストバランスを提供しています.,曲がり半径と効率:

ブリストウ型

• シンプルで経済的な建築

• 固いワイヤーまたは1x19糸の内肢

• 厳格なルーティングが必要でない基本的なアプリケーションに最適

ユーティリティスタイル

• 医療機関より高い構造強度のために結合線を追加します

• 医療機関ブリストウと比較して改善された曲がり半径

• 医療機関価格と性能の良いバランス

低摩擦 EXT

• プラスチックの内側を覆う用具ベース

• 効率が向上し,摩擦が減少する

• 中程度の負荷下でよりスムーズに動作するのに適しています

低摩擦 (LF)

•PTFEで覆われた内肢とプレミアム構成

• 最大の効率と円滑な運用

• 狭い路線と高周波利用に最適

任務級別による技術概要

任務級	移動距離	負荷容量 (押す/引く)	曲線半径	逆反応因子 (度数)
VLD(非常に軽い)	1・6インチ	30~120ポンド / 45~180ポンド	2 "	0.00015
LD(ライト)	1・6インチ	50~230ポンド / 75~350ポンド	3cm	0.00020
MD(中等)	1・6インチ	100~400ポンド / 150~600ポンド	5インチ	0.00025
HD(重い)	1・6インチ	300~1000ポンド / 450~1500ポンド	6インチ	0.00030

すべての構造物の動作温度:-65°F から +230°F (-54°C から +110°C)

すべてのケーブルスタイルは,ロープされたかスロープされた回転端で利用できます.

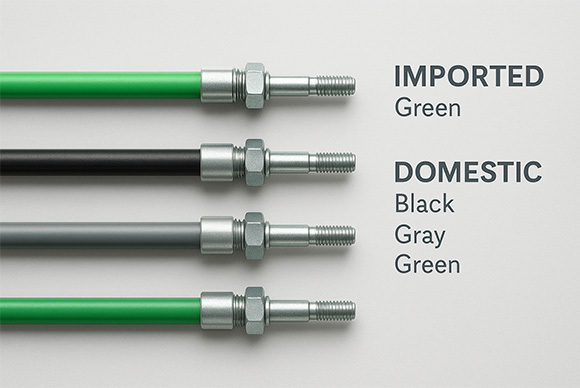

輸入・国内版

異なる調達とアプリケーションニーズに対応するために,私たちはオリジナルの輸入と地元の生産オプションの両方を提供します.

輸入されたバージョン

• 色: 緑

• 原規に従って製造された

• OEM システム,航空宇宙,防衛用用に適しています

国内版

• 色: 黒,灰,緑 (個別に設定できます)

• 輸入仕様と完全に互換性

• 柔軟な配達期間と価格の優遇

• 工業システム,地域統合,または大量供給に最適

すべてのバージョンは,同じ内部仕様,シールオプション,および機械的な

一般的な用途

このプッシュ・プルケーブルシリーズは,信頼性の高いリモコン制御の線形アクチュエーションが必要な業界で使用されています.

• エンジンのガソリンや窒息制御

•PTOと4WDアクティベーションシステム

• バッテリー/電気が切れる

• 水静止駆動装置

• 手動式または補助式トランスミッション

• 産業用バルブまたはロック操作

• 建設機器と輸送車

エンジニアがこのシリーズを選ぶのはなぜですか

• 4 つの最適化された構造が,あなたの任務とルーティングのニーズに合う

• 内部の部品は,反発や摩擦が少なくなるように設計されている

• 耐久性のあるワイパーシール (モデル5標準,モデル6オプション)

• ステンレススチールや炭素スチールと互換性

● 工場用潤滑液で組み立てられ,追加メンテナンスの必要がない

• モジュラルの部品コードシステムにより,糸,密封,長さ,負荷によって完全なカスタマイズが可能
