ホーム /製品/機械制御ケーブル/内線コア選択ガイド

内線コア選択ガイド

10 枚
MOQ
交渉可能
価格
内線コア選択ガイド
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
タイプ: MD,LD,HD,VLD
Serise: プッシュ・プル・ケーブル組
証明書: IATF16949
材料: ステンレス鋼
申請: オートバイ スロットルケーブル, マリンコントロールレバー, 産業用ダンパーアクチュエーター, 業務用リクライニングシートリリース, 小型エンジンチョークケーブル
OEM: そうだ
ハイライト:

押す引くケーブル 内部のワイヤコア

,

内部のワイヤコア選択ガイド
基本情報
起源の場所: シャング・ハイ
ブランド名: Phidix
証明: IATF16949
モデル番号: DFX
お支払配送条件
パッケージの詳細: カートンか木製のケース
受渡し時間: 7~40 営業日
支払条件: L/C,D/A,D/P,T/T
供給の能力: 1ヶ月あたりの800 PC
製品の説明

機械制御ケーブルのための正しい内部のワイヤコアを選択する方法

内部のケーブルコアに適切なストランド構成を選択することは,最適なケーブル性能,耐久性,ユーザー体験を確保するために重要です.Phidixでは エンジニアやデザイナーや OEMに ケーブルコア構造を 特定の機械的,空間的,環境的要求に 合わせる手助けをしています


この ガイド は,各 大型 の 建築 方法 の 利害 弊害 と 理想 的 な 用途 を 紹介 し て い ます.


ストランド構成比較表

建設 柔軟性 プッシュパフォーマンス 曲線半径 適用適性
1x7 低い すごい 大きい 長い直線線,硬いケーブル路線
1x19 中等 とても良い 中等 正確なプッシュ・プル・アクチュエーション
7×7 高い 中等 狭い 柔軟性のあるコース,優れたストレイル/フレックスコンボ
7x19 非常に高い 下部 とても緊密に 高柔軟なルーティング,複雑な移動経路
固体コア ない 最高 硬いだけ 短距離移動,直接移動転送


核 の 種類 を 選ぶ とき に 考慮 する 要因

1ルーティングの複雑さ
• 狭い 曲線 や 曲線→7x19か7x7を好みます
• 固定 し て いる 直っ た 道→ 1x7 または固体コア

2運動の種類
• 押す こと や 引きつける こと→固体コアまたは1x19
• 繰り返し 折りたたみ→ 7x19 優先

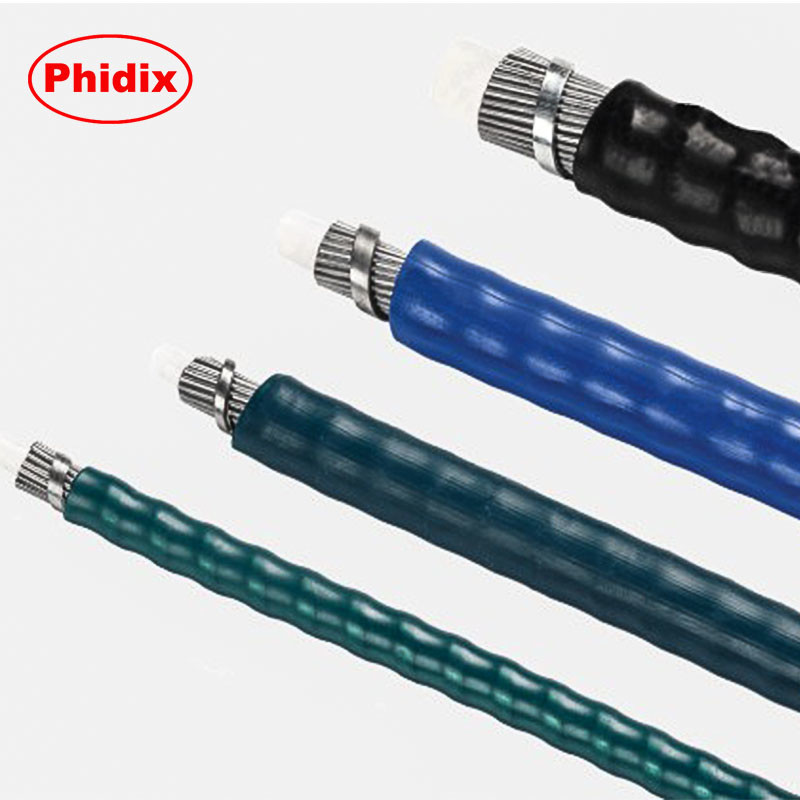

内線コア選択ガイド 0

3フォース転送優先
• 圧縮 硬さ が 高まる→固体または1x7
• バランスのとれた緊張+柔軟性→ 7x7

4環境
• 腐食 の 危険 が 高い→SUS 316L オプションを選択
• 摩擦感のあるシステム→1x19 または 7x7 の PTFE コーティング を 使う

応用シナリオと構造の適合

適用する 推奨されたコアタイプ (s)
モーターサイクルのスロットルケーブル 1x19 / 7x7
海上制御レバー 7x7 / 7x19
工業用ダムパーアクチュエータ 固体 / 1x7
商用リクリーナー座席の解放 7x19
小型のエンジンストロークケーブル 1x7 / 1x19

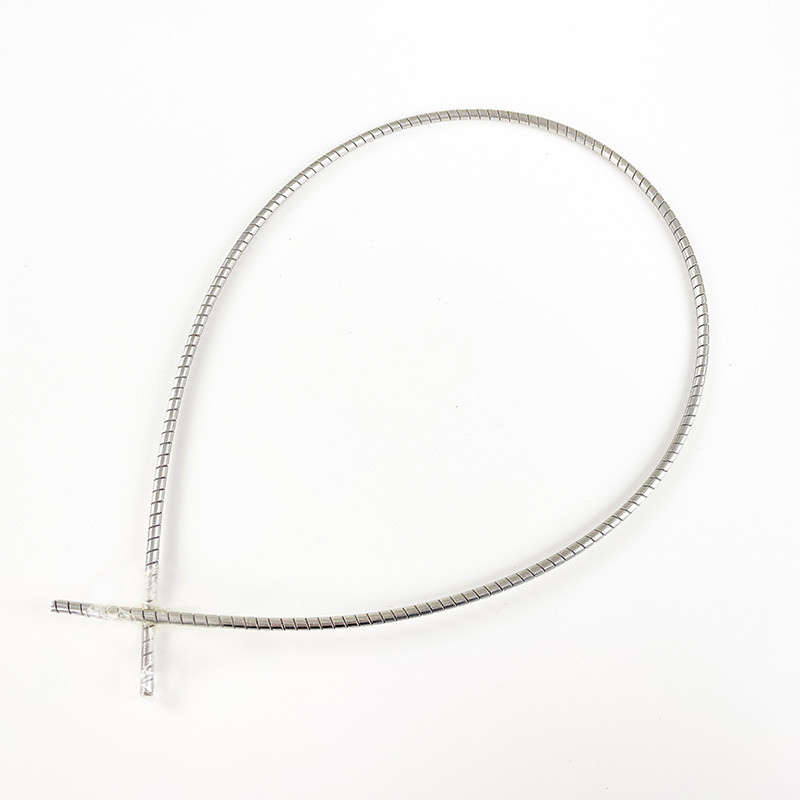

内線コア選択ガイド 1


関連ページ

• 医療機関製造能力
• 医療機関失敗モードと予防設計

専門家 に 尋ねる

まだ,どのコア構造が あなたの用例に最適か 確信していませんか?システム詳細をエンジニアに伝えれば 必要な場合 試料や図面とともに 構造に合った推薦をします
