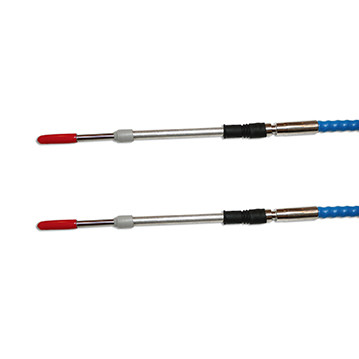

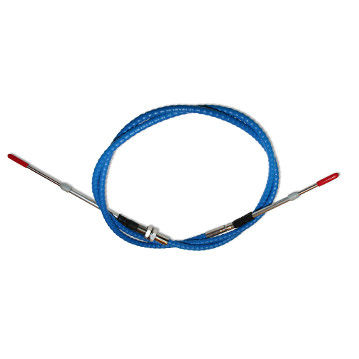

Blue MaxTM 高性能制御ケーブル
狭い路線,重荷,荒い環境
最も厳しい用途のために設計された Blue MaxTM プッシュ・プル制御ケーブルは,ルーティング制限,高温,腐食性のある環境で例外的な性能を提供します.柔軟な4インチ最小曲がり半径と低摩擦性PTFE内膜により,従来のケーブルが故障するときにスムーズで信頼性の高い動き制御が可能になります.
オフロード機器や船舶制御に 組み込まれるかどうかは別として Blue MaxTMは 安定した動きを保証し 逆反応を軽減します最大使用寿命 重荷や極度の経路の複雑さ下でも.
主要 な 特徴 を 一見 する
| 特徴 |
記述 |
| 曲線半径 |
4インチ (100mm) 狭い多面路線を可能にします |
| 移動容量 |
3" (76mm) プッシュ・プルストロック |
| 低摩擦性ラインナー |
PTFE よりスムーズな動作と軽度の磨きのために |
| 外着 |
LDPEまたはナイロン12 耐磨性,紫外線および化学性 |
| 温度範囲 |
-65°F から +300°F (-54°C から +149°C) |
| エンド・フィッティング |
完全にカスタマイズできる スワッグ,スレッド,クリーブ,バルチエッドなど |
| 基本オプション |
固形ワイヤまたは1x19/7x7の糸は,負荷/柔軟性需要に応じて利用可能 |
| ジャケットの色 |
署名 青か黒 (標準色) 要求に応じて他の色が用意されています |
| ブランド |
フィディックスロゴは本物性を証明するために彫刻された |
ブルー マックスTM を いつ 選ぶ か
Blue MaxTMは典型的な制御ケーブルではありません.動作システムのために設計されています
• 筋筋 を 損なう こと を せずに 狭い 半径 の 曲がり を 必要 と する
• 厳しい環境 (暑さ,寒さ,振動,液体) で 作業 する
● 千万 の 繰り返し の 動き を 伴う 激しい サイクル に 耐え なさい
• 手の疲労や操作遅延を防ぐために超低摩擦を求めます
理想的な産業は
建設機械,船舶のガソリンシステム,鉄道車両,鉱山機器,緊急車両制御,航空宇宙の地面システムs
ケーブルコア:
Blue MaxTM 制御ケーブルはステンレス鋼のコアカーブ半径は3インチです. カーブ半径は4インチです.PTFEインラー狭い路線条件下では,摩擦が低く,使用寿命が長くなります.
適用負荷と運動型に応じて,他の鎖構造 (例えば,固形線または多鎖) がOEMカスタマイゼーションの一部として提供されることがあります.
管道建設:
• 内管:PTFE
• 強化: 鉄線 または モノコイル 包装
• 外着:LDPE またはナイロン,熱/化学/UV 耐性
すべてのインターフェースは,スペックごとにスワッグまたはスレッドされ,ストローク一貫性,線形抵抗,および最終負荷容量についてテストされています.
OEM システム用のカスタムオプション
完全なカスタマイズをサポートします:
• 旅行 の 長さ
• ケーブル 容器 の 長さ
• 端末型 (スレッド,クリーブ,トランニオン,ボールジョイント)
• 装着 スタイル (壁面,パネル)
• ストロークフォースの最適化 (スレッドとインナー選択による)
OEM開発者には 3Dモデル,設置図,エンジニアリングコンサルティングを 提供します システムスケーマを 送ってください
Phidix 品質基準
ブルーマックスTMは,厳格なIATF 16949とISO 9001規格に従って製造されています.各パートは,以下のように検査されます.
• 定位電圧下での負荷ストローク試験 (0 ′′3 ")
• 摩擦とヒステレシス系数のチェック
• 塩噴霧試験 (720hまで,海洋用)
• 屈服 耐久 性 の シミュレーション (10,000 回以上)
